Nuestra gama de productos de cristal de cuarzo ofrece soluciones rentables con excelente calidad, rendimiento y disponibilidad a largo plazo. Podemos entregarle el producto que desea desde nuestro stock o en un plazo muy breve.

Nuestros cristales de cuarzo (tanto de orificio pasante como de montaje superficial) se distinguen por el uso de nuestra exclusiva e innovadora tecnología de resonador de baja ESR (LRT).

Sólo utilizamos resonadores de cuarzo que fabricamos nosotros mismos para producir nuestros cristales LRT. Los cristales de cuarzo que suministramos se entregan 100% probados para que podamos mantener un índice de calidad de 0 dppm.

Usted también puede confiar en la excelente calidad y rendimiento de nuestros resonadores de cuarzo y definir su producto deseado de forma rápida y sencilla utilizando nuestros configuradores de productos.

Haga clic en el producto que desee -vea la lista más abajo-, defina los parámetros deseados y solicite el cuarzo que desee con un solo clic, o simplemente pídanos muestras.

Nuestra gama de productos "Cuarzo" incluye un surtido muy amplio y profundo de generadores de cuarzo. Esto significa que también podemos ofrecer soluciones de cuarzo para diseños existentes o incluso como alternativa EOL.

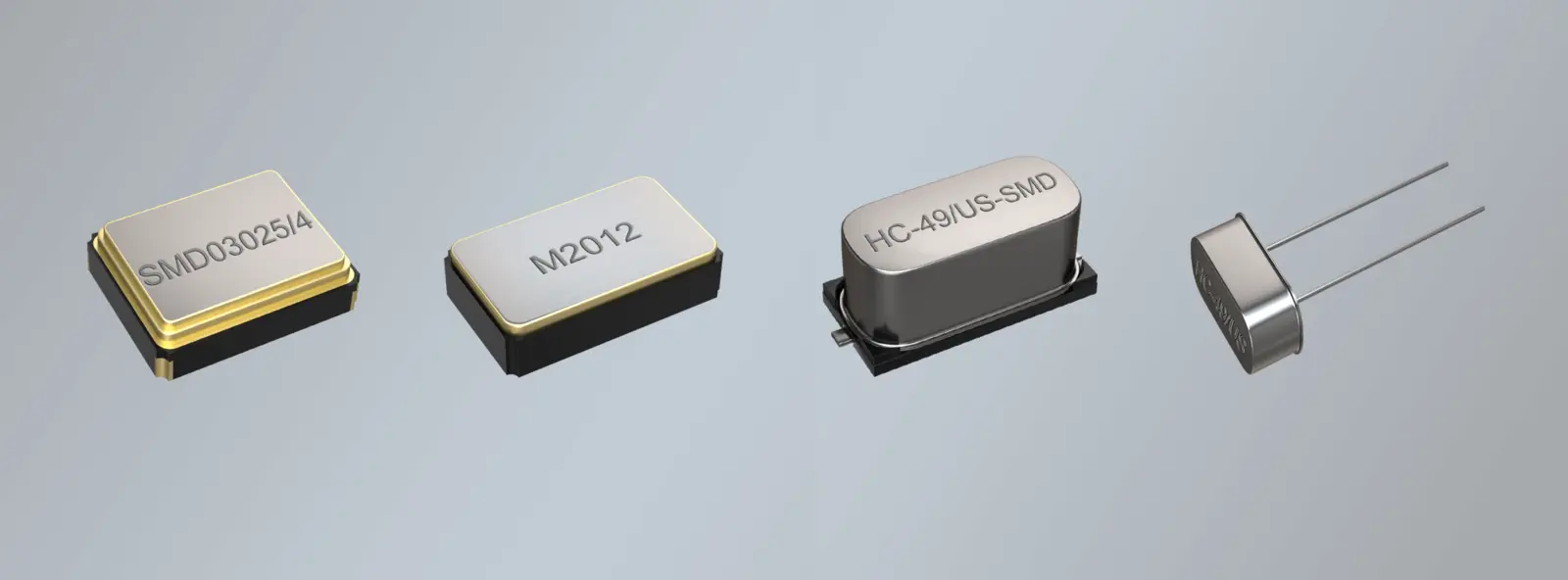

Para los nuevos desarrollos recomendamos los siguientes productos más vendidos y disponibles a largo plazo:

HC-49/US-SMD–
si hay espacio suficiente en la placa de circuito. Las resistencias bajas permiten una respuesta transitoria rápida.
SMD01210/4 –
Oscilador de cristal NANO SMD de respuesta muy rápida y resistencia optimizada para aplicaciones muy pequeñas, también adecuado para aplicaciones médicas y de automoción.
SMD01612/4 –
Oscilador de cristal MICRO-SMD de respuesta muy rápida y resistencia optimizada para aplicaciones muy pequeñas, también adecuado para aplicaciones de automoción. Para >24 MHz el SMD02016/4se recomienda.
SMD02016/4 –
Cuarzo oscilante MICRO-SMD de resistencia optimizada y respuesta muy rápida para aplicaciones muy pequeñas, también adecuado para aplicaciones de automoción.
SMD03025/4 –
El cuarzo MINI-SMD más universal y económico en carcasa cerámica. Su baja resistencia favorece una rápida respuesta transitoria.
SMD0503/2 –
El cuarzo SMD más adecuado para la gama de frecuencias de 8,0 - 12,0 MHz. También adecuado para aplicaciones de automoción. El SMD03025/4 se recomienda para >12 MHz.
M3215 –
es el cristal de reloj SMD de 32,768 kHz más utilizado. También disponible en versión de resistencia reducida con 50 kOhmios máx. para diseños de bajo consumo y aplicaciones de automoción (AECQ200).
M2012 –
es la alternativa más rentable si el M3215 es demasiado grande. También disponible para aplicaciones de automoción (AECQ200).
M1610 –
Cristal de reloj SMD muy pequeño de 32,768 kHz. También disponible en versión de resistencia reducida con 60 kOhmios máx. para diseños de bajo consumo y aplicaciones de automoción (AECQ200).

¡Llámenos!¡Póngase en contacto con nosotros por correo electrónico!¡Por favor llámame de nuevo!

Nombre del producto	Package	Categoría de producto	Dimensiones (Ancho x Fondo x Alto)	Rango de Frecuencia	Ficha técnica	Muestra	Producto

SMD01210/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	1.2 x 1.0 x 0.32 mm	24.00 - 285.00 MHz	PDF	Solicitud	Consultas
SMD01612/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	1.6 x 1.2 x 0.3 mm	24.00 - 285.00 MHz	PDF	Solicitud	Consultas
HC-49/US-SMD/2 pads	SMD Metal	MHz Crystal	11.05 x 4.7 x 4.2 mm	3.50 - 80.00 MHz	PDF	Solicitud	Consultas
HC-49/US-GSMD/3 pads	SMD Metal	MHz Crystal	11.05 x 4.7 x 4.2 mm	3.50 - 80.00 MHz	PDF	Solicitud	Consultas
HC-49/U-SMD CLIP	SMD Metal	MHz Crystal	11.05 x 5.3 x 18.0 mm	1.84 - 200.00 MHz	PDF	Solicitud	Consultas
UM/1-SMD CLIP	SMD Metal	MHz Crystal	8.0 x 3.6 x 12.5 mm	6.00 - 200.00 MHz	PDF	Solicitud	Consultas
UM/5-SMD CLIP	SMD Metal	MHz Crystal	6.0 x 3.6 x 10.5 mm	6.00 - 200.00 MHz	PDF	Solicitud	Consultas
SMD02016/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	2.0 x 1.6 x 0.45 mm	16.00 - 285.00 MHz	PDF	Solicitud	Consultas
SMD02502/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	2.5 x 2.0 x 0.6 mm	12.00 - 285.00 MHz	PDF	Solicitud	Consultas
SMD03025/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	3.2 x 2.5 x 0.8 mm	8.00 - 285.00 MHz	PDF	Solicitud	Consultas
SMD03025/4 Ultrasonic	SMD Ceramic/4pad	MHz Crystal	3.2 x 2.5 x 0.7 mm	12.00 - 40.00 MHz	PDF	Solicitud	Consultas
SMD0503/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	5.0 x 3.2 x 0.8 mm	8.00 - 133.00 MHz	PDF	Solicitud	Consultas
SMD0503/2 (Low ESR)	SMD Ceramic/2pad	MHz Crystal	5.0 x 3.2 x 0.75 mm	8.00 - 112.00 MHz	PDF	Solicitud	Consultas
SMD0503/2CC (Low ESR)	SMD Ceramic/2pad	MHz Crystal	5.0 x 3.2 x 1.2 mm	10.00 - 54.00 MHz	PDF	Solicitud	Consultas
SMD0603/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	6.0 x 3.5 x 1.1 mm	8.00 - 80.00 MHz	PDF	Solicitud	Consultas
SMD0603/2 (Low ESR)	SMD Ceramic/2pad	MHz Crystal	6.0 x 3.5 x 1.1 mm	8.00 - 160.00 MHz	PDF	Solicitud	Consultas
SMD0507/4 (Low ESR)	SMD Ceramic/4pad	MHz Crystal	7.0 x 5.0 x 1.3 mm	6.00 - 80.00 MHz	PDF	Solicitud	Consultas
SMD0507/2 (Low ESR)	SMD Ceramic/2pad	MHz Crystal	7.0 x 5.0 x 1.1 mm	6.00 - 150.00 MHz	PDF	Solicitud	Consultas
SMD1045/4	SMD Ceramic/4pad	MHz Crystal	10.0 x 4.5 x 1.4 mm	3.2768 MHz - 10 MHz	PDF	Solicitud	Consultas
SMD1045/2	SMD Ceramic/2pad	MHz Crystal	10.0 x 4.5 x 1.4 mm	3.2768 MHz - 10 MHz	PDF	Solicitud	Consultas
HC-49/US/2 pins	THT Metal	MHz Crystal	11.05 x 4.65 x 3.5 mm	3.49 - 75.00 MHz	PDF	Solicitud	Consultas
HC-49/US/3 pins	THT Metal	MHz Crystal	11.05 x 4.65 x 3.5 mm	3.49 - 75.00 MHz	PDF	Solicitud	Consultas
HC-49/U	THT Metal	MHz Crystal	11.05 x 4.7 x 13.4 mm	1.84 - 200.00 MHz	PDF	Solicitud	Consultas
UM/1	THT Metal	MHz Crystal	8.0 x 3.1 x 8.0 mm	6.00 - 200.00 MHz	PDF	Solicitud	Consultas
UM/5	THT Metal	MHz Crystal	8.0 x 3.1 x 6.0 mm	6.00 - 200.00 MHz	PDF	Solicitud	Consultas
M1610 (AVAILABLE IN STOCK)	SMD Ceramic/2pad	kHz Crystal	1.6 x 1.0 x 0.45 mm	32.768 kHz	PDF	Solicitud	Consultas
M2012 (AVAILABLE IN STOCK)	SMD Ceramic/2pad	kHz Crystal	2.0 x 1.2 x 0.60 mm	32.768 kHz	PDF	Solicitud	Consultas
M3215 (AVAILABLE IN STOCK)	SMD Ceramic/2pad	kHz Crystal	3.2 x 1.5 x 0.75 mm	32.768 kHz	PDF	Solicitud	Consultas
M3215HT (High Temp. -40/+125°C)	SMD Ceramic/2pad	kHz Crystal	3.2 x 1.5 x 0.75 mm	32.768 kHz	PDF	Solicitud	Consultas
M3215RR (50 kΩ - low power design)	SMD Ceramic/2pad	kHz Crystal	3.2 x 1.5 x 0.90 mm	32.768 kHz	PDF	Solicitud	Consultas
M3215A (AEC-Q200)	SMD Ceramic/2pad	kHz Crystal	3.2 x 1.5 x 0.75 mm	32.768 kHz	PDF	Solicitud	Consultas
M4819 (Not recommended for new design)	SMD Ceramic/2pad	kHz Crystal	4.8 x 1.9 x 0.8 mm	32.768 kHz	PDF	Solicitud	Consultas
