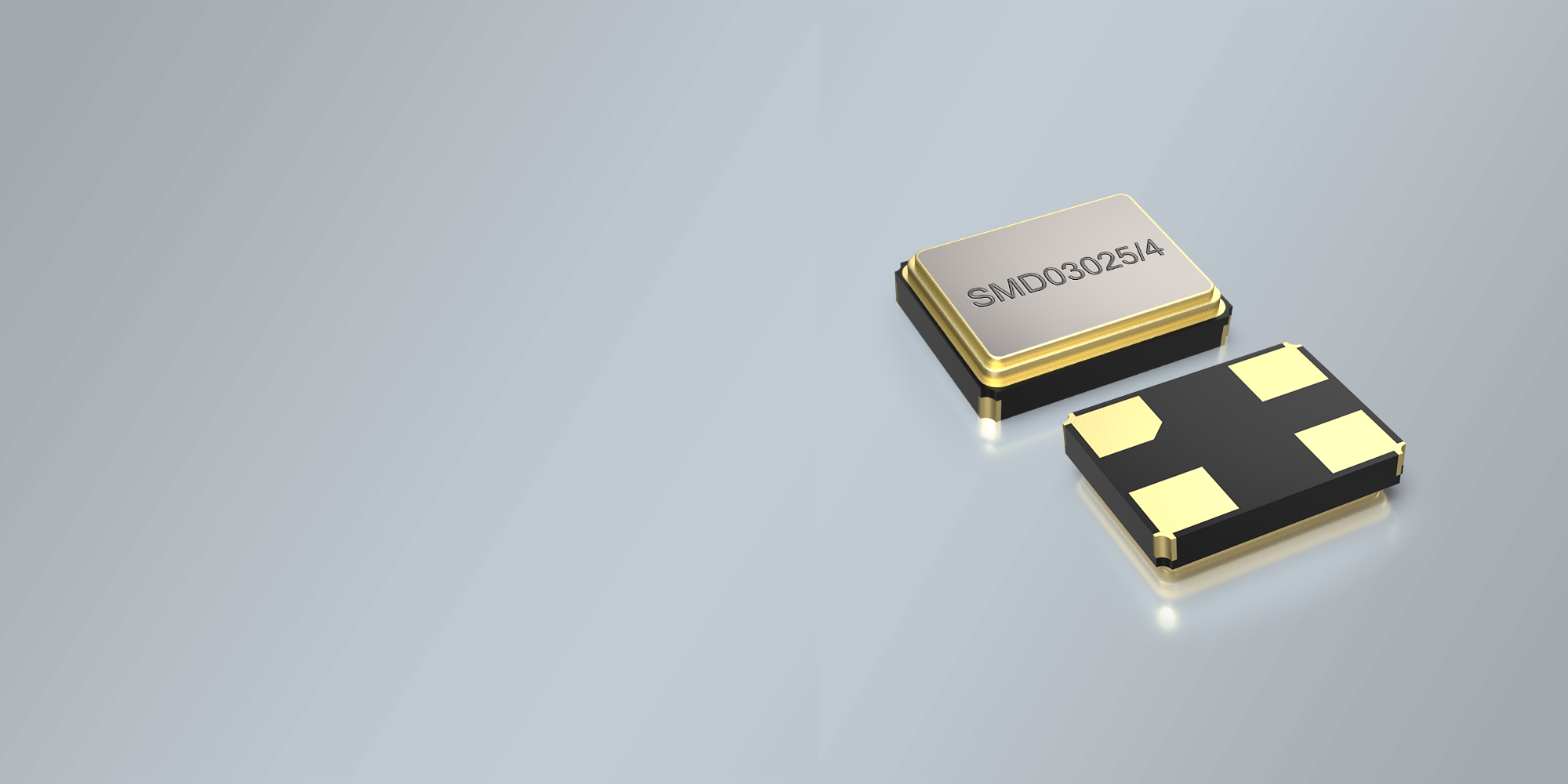

SMD QUARTZ CRYSTAL 3.2 x 2.5 mm 8.00 - 285.0 MHz
- El cristal SMD en miniatura más barato disponible en encapsulado cerámico
- Alta fiabilidad para un bajo coste
- Tolerancias de frecuencia de ±10ppm@+25°C, estabilidades de temperatura ajustadas y bajo envejecimiento entregables
- Diseño de cuarzo de baja resistencia (tecnología LRT) para un arranque de oscilación rápido y seguro
- Rango de temperatura ampliado hasta -40/+125°C disponible
- Diseñado para su uso en inalámbricos, comunicaciones, automoción, etc.
- Datos generales
- Estabilidad térmica

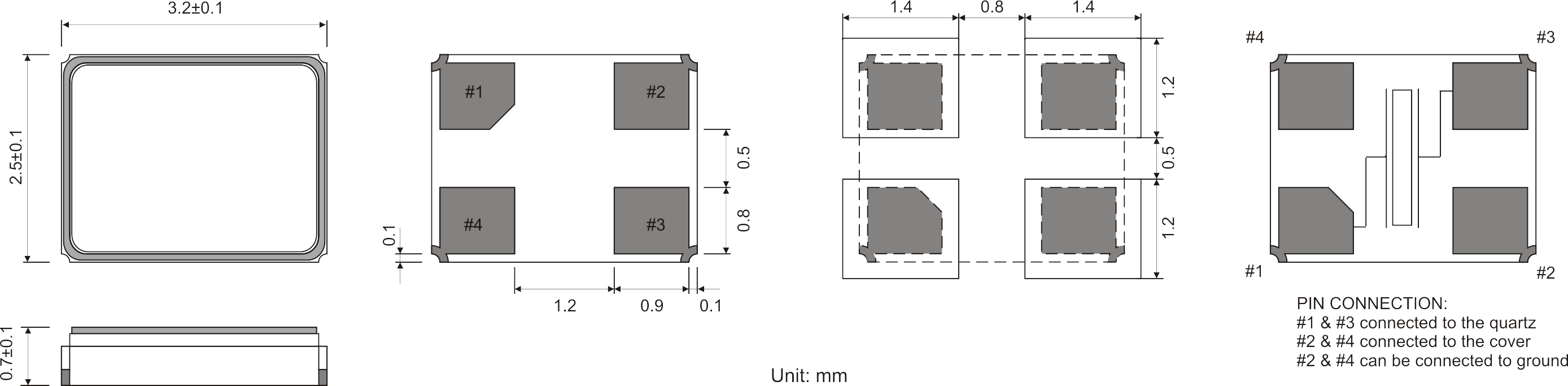

- Dimensiones
- Aplicaciones
- Consultas sobre el producto
- Solicitud de muestra
-
Nombre del producto
SMD Quartz Crystal
-
Package
SMD Ceramic/4pad
-
Dimensiones (Ancho x Fondo x Alto)
3.2 x 2.5 x 0.8 mm
-
Rango de Frecuencia
8.00 - 285.00 MHz
-
STANDARD FREQUENCIES
8.0 MHz / 10.0 MHz / 12.0 MHz / 12.8 MHz / 13.0 MHz /13.56 MHz / 16.0 MHz / 16.384 MHz / 18.432 MHz / 19.2 MHz / 20.0 MHz / 24.0 MHz / 25.0 MHz / 26.0 MHz / 27.0 MHz / 27.12 MHz / 32.0 MHz / 37.4 MHz / 38.4 MHz / 40.0 MHz / 48.0 MHz / 50.0 MHz / 52.0 MHz
-
STORAGE TEMPERATURE
-55°+125°C
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
AGING
±2 ppm per year standard (±10 ppm max. after 10 years available on request)
-
DRIVE LEVEL
100 μW typ. / 200 μW max. ( 500 μW available on request)
-
SHUNT CAPACITANCE C0
2 pF max.
-
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+125°C
-
LOAD CAPACITANCE (CL)
6 pF ~ 30 pF (12 pF standard), or Series
-
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
-
DELIVERY FORM
Tape and Reel (3.000 pcs per reel)
-
NUMBER OF SOLDER PADS
4
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| -10/60 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/105 °C | • | • | |||
| -40/125 °C | • | ||||
| 0/70 °C | • | • | • | • | • |
| 0/50 °C | • | • | • | • | • |
