Como especialistas en componentes generadores de frecuencia con más de 30 años de experiencia, ofrecemos, como es lógico, una amplia gama de cristales de 32 768 kHz a precios competitivos.
En particular, recomendamos el uso del cristal oscilador estándar de 32,768 kHz en carcasa cerámica de 3,2 x 1,5 mm/2 pines de la serie M3215RR (bajo ESR, 50 kOhm) con una tolerancia de frecuencia de 20 ppm. Este cristal está disponible con capacidades de carga de 4, 6, 7, 9, 12,5 y 18 pF, y es el cristal de reloj más económico con esta frecuencia. El cristal de reloj SMD M3215RR puede suministrarse directamente desde almacén o en un plazo breve. Siempre que haya espacio suficiente en la placa de circuito impreso, debe utilizarse este cristal de reloj SMD de la serie M3215RR, ya que su baja resistencia de 50 kOhm permite un comportamiento de oscilación significativamente más rápido y seguro del cristal LRT, lo que reduce el consumo de corriente del circuito y da lugar a una menor demanda de potencia.

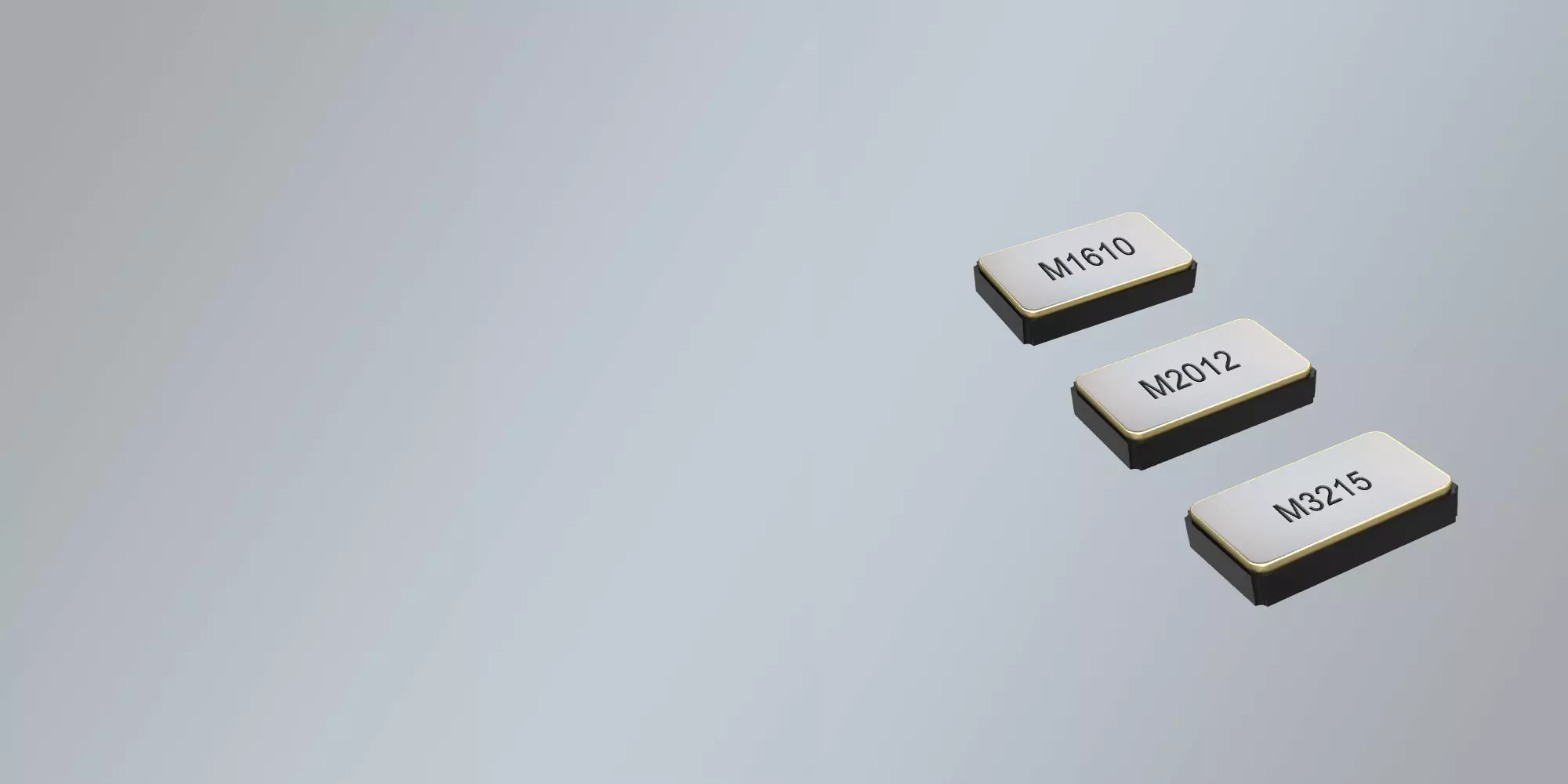

Especialmente en muchas aplicaciones inalámbricas es necesario reducir el tamaño de la placa de circuito impreso. Esto significa que los diseñadores de aplicaciones deben utilizar cristales osciladores SMD más pequeños (kHz y MHz). Sin embargo, debido al precio asequible del M3215RR (3,2 x 1,5 mm/2 pines) cuarzo de reloj de 32 768 kHz con un ESR máximo de 50 kOhm, al cliente le resulta más económico seguir utilizando el M3215RR y emplear en la aplicación un pequeño cuarzo de MHz en una carcasa cerámica de 1,6 x 1,2 mm/4 pines (serie SMD01612/4) en la aplicación, en lugar de optar, como en el caso del cristal de reloj, por una carcasa más pequeña (por ejemplo, de 2,0 x 1,2 mm o incluso de 1,6 x 1,0 mm) y utilizar además un pequeño cristal de MHz. Además, los cristales de reloj pequeños de 32,768 kHz presentan resistencias más elevadas: 70 kOhm como máximo (2,0 x 1,2 mm) o incluso 90 kOhm (1,6 x 1,0 mm) , lo que en etapas críticas de oscilador de 32,768 kHz puede provocar un comportamiento de oscilación reducido del cristal de 32,768 kHz. En cambio, con un ESR máximo de 50 kOhm, el M3215RR puede utilizarse en cualquier circuito de 32,768 kHz, por muy crítico que sea.
