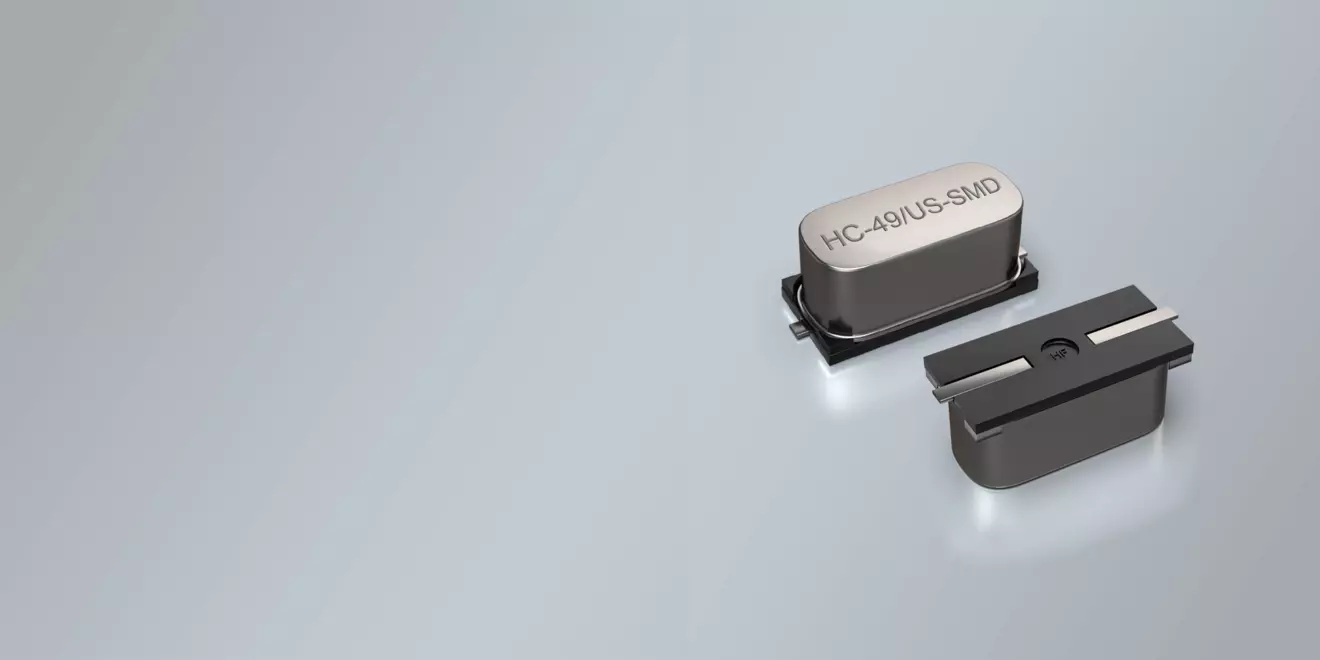

SMD QUARTZ CRYSTAL HC-49/US-SMD 3.5 - 80.0 MHz
- Alta fiabilidad a bajo coste / Cristal SMD más barato disponible
- Bajo perfil - encapsulado de 3,2 y 3,0 mm de altura disponible
- Tolerancias de frecuencia de ±10ppm@+25°C, estabilidades de temperatura ajustadas y bajo envejecimiento disponibles
- Rango de temperatura ampliado a -40/+125°C disponible
- Tolerancias de frecuencia muy ajustadas disponibles
- Datos generales
- Estabilidad térmica
- Dimensiones
- Aplicaciones
- Consultas sobre el producto
- Solicitud de muestra
-
Nombre del producto
Quartz Crystal
-
Package
SMD Metal
-
Dimensiones (Ancho x Fondo x Alto)
11.05 x 4.7 x 4.2 mm
-
Rango de Frecuencia
3.50 - 80.00 MHz
-
NUMBER OF SOLDER PADS
2
-
FREQUENCY RANGES (SEPARATED)
3.5 ~ 40.0 MHz AT-Fundamental
30 ~ 80.0 MHz 3rd Overtone -
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±30 ppm
-
LOAD CAPACITANCE (CL)
18 pF or customer specify
-
WORKING TEMPERATURE RANGES
-20/+70°C ~ -40/+85°C
-
SHUNT CAPACITANCE C0
7 pF max.
-
DRIVE LEVEL
100 μW standard
(1 mW max. available on request) -
AGING
±5 ppm per year max.
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
STORAGE TEMPERATURE
-55°+125°C
-
DELIVERY FORM
Tape and Reel (1.000 pcs per reel)
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| 0/70 °C | • | • | • | • | • |
| -10/60 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/125 °C | • | ||||
| 0/50 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
