SMD Cerámica/4pads Cristal MHz 1,2 x 1,0 x 0,32 mm 24 - 285

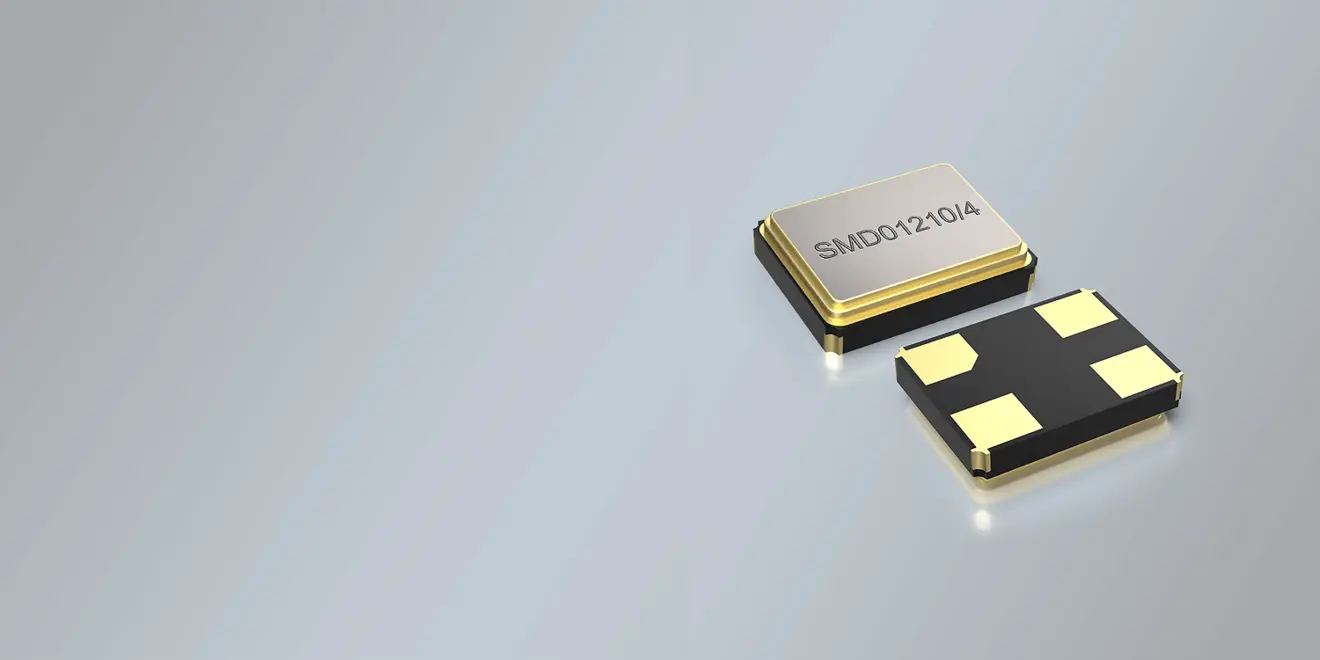

Cuarzo SMD oscilante de 1,2 x 1,0 mm en carcasa cerámica
Máximo rendimiento y excelente longevidad a un precio favorable
Diseño de cristal con resistencia reducida (tecnología LRT) para una respuesta transitoria rápida y fiable
Alto nivel de accionamiento para su uso en todos los circuitos
Tolerancia de frecuencia de ±10ppm@+25°C, estabilidades de temperatura estrechas y valores de envejecimiento mínimos disponibles
Las aplicaciones incluyen wearables, automoción, inalámbricos (WLAN, WIFI, Zigbee, ISM, KNX, etc.), IoT, IoTT, M2M, GPS, empotrados, industriales, telecomunicaciones, médicos, audífonos, telemedicina, o dondequiera que se requiera un cristal de alto rendimiento y bajo coste.

Nombre del producto
SMD Quartz Crystal
Package
SMD Ceramic/4pad
Dimensiones (Ancho x Fondo x Alto)
1.2 x 1.0 x 0.32 mm
Rango de Frecuencia
32.00 - 96.00 MHz
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
AGING
±1 ppm ~ ±3 ppm max. per year
DRIVE LEVEL
100 μW typ. / 200 μW max.
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+85°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (8 pF standard), or Series
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
STANDARD FREQUENCIES
24.0 MHz / 25.0 MHz / 26.0 MHz / 32.0 MHz /
38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz
NUMBER OF SOLDER PADS
4
STORAGE TEMPERATURE
-55°+125°C
DELIVERY FORM
Tape and Reel (3.000 pcs reel)

	±10 ppm	±15 ppm	±20 ppm	±30 ppm
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
