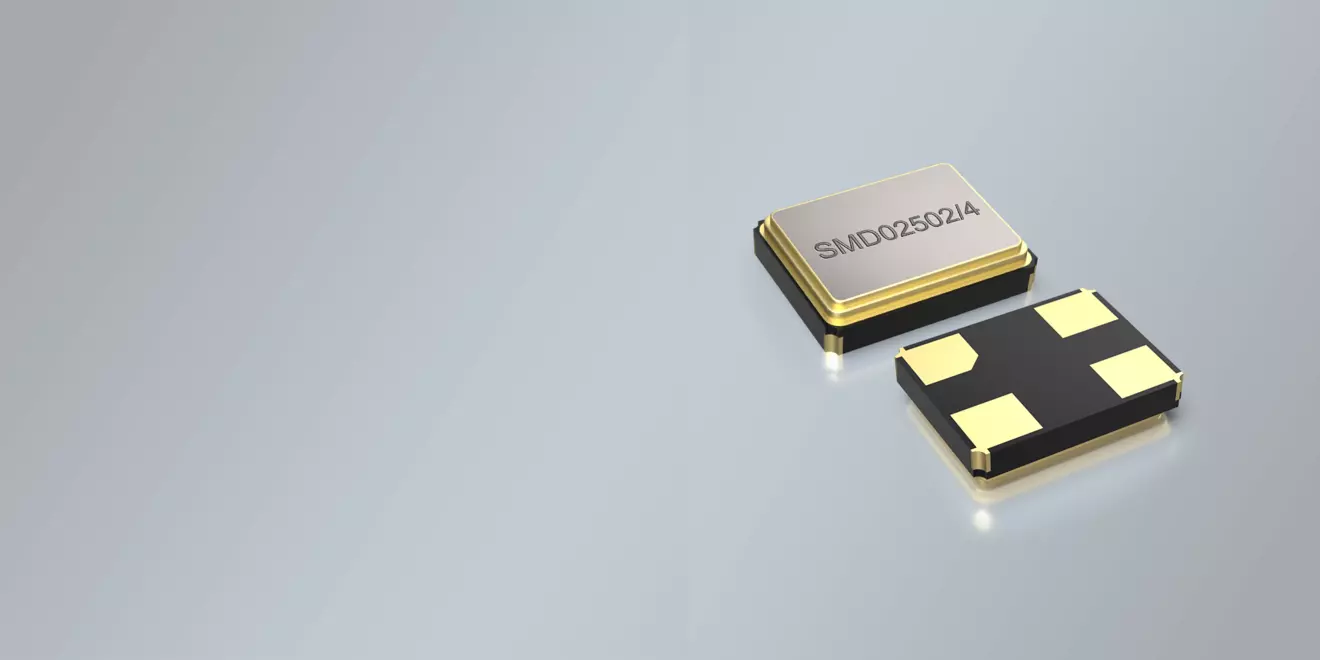

SMD QUARZ 2,5 x 2,0 mm 12,0 - 125,0 MHz

SMD QUARTZ CRYSTAL 2.5 x 2.0 mm 12.0 - 285.0 MHz

  • Tolerancia ajustada / estabilidad ajustada disponible
  • Alta fiabilidad para un bajo coste
  • Diseño de cuarzo de resistencia reducida para un arranque de oscilación rápido y seguro
  • Tolerancias de frecuencia de ±10ppm@+25°C, estabilidades de temperatura ajustadas y bajo envejecimiento
  • Excelente generador de señal de reloj para CPU

¡Llámenos!¡Póngase en contacto con nosotros por correo electrónico!¡Por favor llámame de nuevo!

  • Nombre del producto

    SMD Quartz Crystal

  • Package

    SMD Ceramic/4pad

  • Dimensiones (Ancho x Fondo x Alto)

    2.5 x 2.0 x 0.6 mm

  • Rango de Frecuencia

    12.00 - 285.00 MHz

  • Number of Solder Pads

    4

  • DELIVERY FORM

    Tape and Reel (3.000 pcs per reel)

  • INSULATION RESISTANCE

    >500 MΩ DC/100V ±10%

  • DRIVE LEVEL

    100 μW typ. / 200 μW max.

  • WORKING TEMPERATURE RANGES

    0/+50°C ~ -40/+125°C

  • FREQUENCY TOLERANCES AT 25°C

    ±10 ppm ~ ±50 ppm

  • Frequency Range

    12.00 - 285.00 MHz

  • Package

    SMD Ceramic/4pad

  • STORAGE TEMPERATURE

    -55°+125°C

  • AGING

    ±2 ppm per year standard

  • SHUNT CAPACITANCE C0

    2 pF max.

  • LOAD CAPACITANCE (CL)

    Series or 6 pF ~ 50 pF

  • STANDARD FREQUENCIES

    12.0000 MHz / 12.2880 MHz / 13.5600 MHz / 16.0000 MHz
    16.003333 / MHz 16.3840 MHz / 18.1320 MHz / 18.4320 MHz
    19.2000 MHz / 20.0000 MHz / 20.7360 MHz / 22.1184 MHz
    22.5792 MHz / 24.0000 MHz / 24.5760 MHz / 25.0000 MHz
    26.0000 MHz / 27.0000 MHz / 27.1200 MHz / 28.63636 MHz
    30.0000 MHz / 32.0000 MHz / 36.8640 MHz / 37.4000 MHz
    38.4000 MHz / 40.0000 MHz / 46.1400 MHz / 48.0000 MHz
    49.1520 MHz / 49.766667 MHz / 49.7800 MHz / 49,786667 MHz
    49.8000 MHz / 49.813333 MHz / 50.000 MHz / 50.033333 MHz
    50.0750 MHz / 50.1000 MHz / 50.1200 MHz / 50.2000 MHz
    50.5000 MHz / 50.63000 MHz / 54.0000 MHz / 55.4600 MHz

  • Dimensions in mm (W x D x H)

    2.5 x 2.0 x 0.6 mm

  • Produkt Name

    SMD Quartz Crystal

      ±10 ppm ±15 ppm ±20 ppm ±30 ppm ±50 ppm
    0/50 °C • • • • •
    -10/60 °C • • • • •
    0/70 °C • • • • •
    -20/70 °C • • • • •
    -40/85 °C • • • •
    -40/105 °C • •
    -40/125 °C •
    SMD QUARTZ CRYSTAL 2.5 x 2.0 mm 12.0 - 125.0MHz
    • Consumer Electronics
    • Networking
    • Industrial
    • RFID/NFC
    • IoT
    • Wearables
    • HD & Storage
    • Mobile Communication
    • PC/PC Peripheral/IT
    • WiMAX, WLAN, Wi-Fi
    • Embedded
    • Automotive
    • Medical applications
    • SMART-METER
    • SENSORS
    • IoTT
