A la frecuencia estándar de 125 MHz, por ejemplo, un oscilador de reloj de cuarzo convencional requiere 40mA@3.3VDC, 60mA@2.5VDC y a menudo ni siquiera está disponible con 1,8 VCC. Los LPO de PETERMANN-TECHNIK requieren 7.5mA@3.3VDC, 6.4mA@2.5VDC y 5.6mA@1.8VDC a 125 MHz. Además, las muestras pueden entregarse el mismo día si se encargan a PETERMANN-TECHNIK antes de las 14:00 horas. Productos electrónicos ecológicos para un mundo más inteligente: ¡ahorrar energía es fácil!
Estos consumos de energía tan bajos para los osciladores de reloj estándar de la serie LPO pueden conseguirse gracias al diseño especial de los circuitos. Se utilizan circuitos integrados especialmente desarrollados para los osciladores de reloj de silicio estándar en el rango de tensión de 1,8 a 3,3 VCC. Además, los LPO se caracterizan por una estabilidad de frecuencia estándar de +-20 ppm a -40/+85 °C y un excelente envejecimiento a largo plazo de ±5 ppm después de 10 años, lo que los sitúa al nivel de los TCXO.

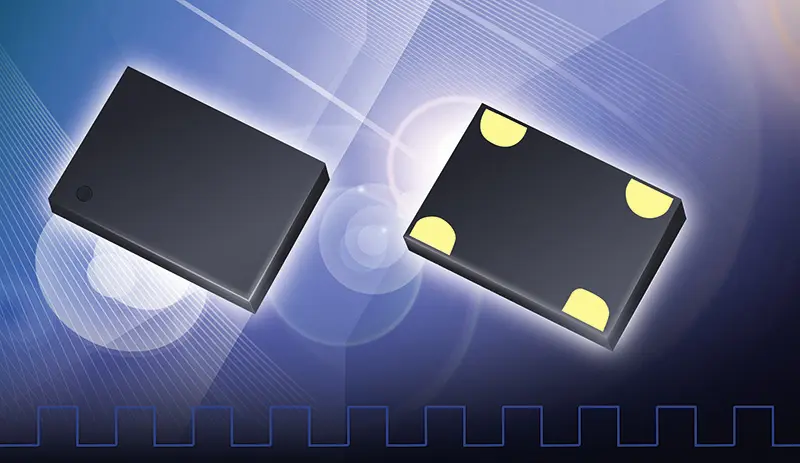

Los LPO están disponibles en carcasas convencionales de 4 almohadillas con las dimensiones 2,0 x 1,6 mm, 2,5 x 2,0 mm, 3,2 x 2,5 mm, 5,0 x 3,2 mm y 7,0 x 5,0 mm. Para nuevos diseños, los especialistas de PETERMANN-TECHNIK recomiendan las dimensiones de carcasa 2,0 x 1,6 mm y 2,5 x 2,0 mm, ya que estas versiones muy pequeñas son más económicas que sus hermanas mayores.
Para ahorrar aún más energía cuando no se utilizan, los LPO ofrecen al usuario una corriente de espera de 0,6µA típ. a una tensión de alimentación de 1,8 VCC. Además del MTBF de 500 millones de horas, este es otro hito. Ni que decir tiene que los LPO presentan excelentes valores de jitter.
Los LPO pueden utilizarse en todas las aplicaciones que requieran un generador de reloj muy favorable y muy preciso. La gama de productos de PETERMANN-TECHNIK también incluye osciladores de alta temperatura y de automoción (AEC-Q100 ).
Los LPO pueden montarse en los mismos diseños que los osciladores de cuarzo 4pad y ofrecen un gran potencial de ahorro gracias a la sustitución 100% drop-in.
Más información en:
Osciladores de silicio (como MEMS)
o
Descripción general de los osciladores de silicio
Preguntas técnicas:
Teléfono: 0 81 91 / 30 53 95
Correo electrónico: info(at)petermann-technik.de
