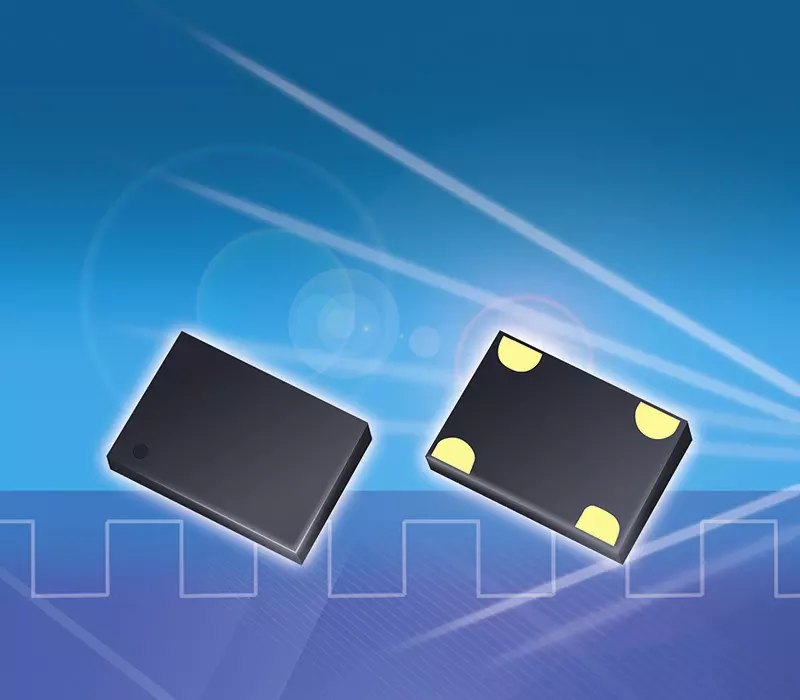

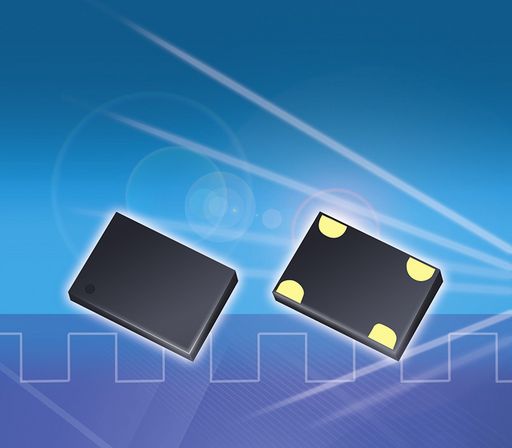

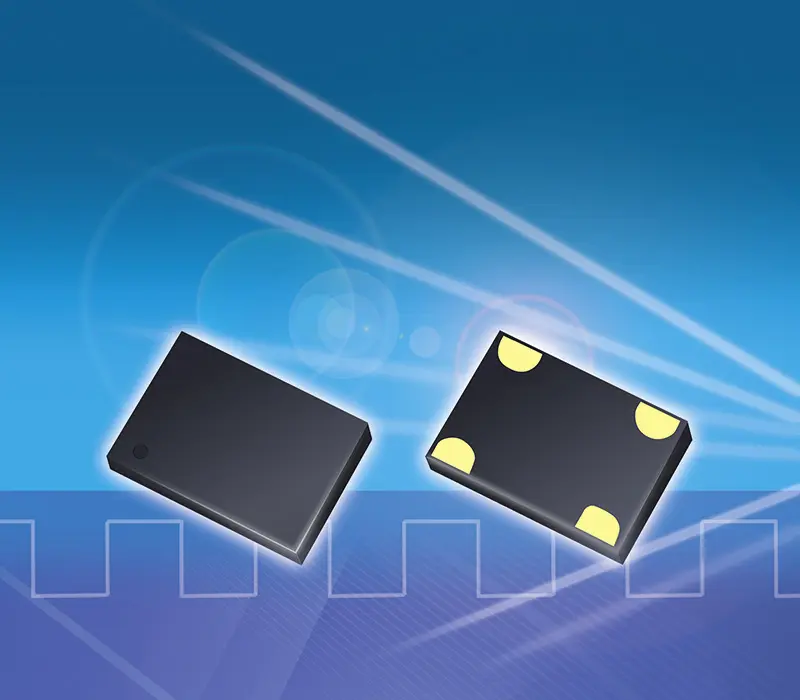

Los osciladores de reloj de silicio de bajo consumo y bajo coste de nuestra gama de productos incorporan la tecnología de CI más avanzada y establecen estándares en términos de rendimiento, longevidad extrema (MTBF de 1.000 millones de horas), excelente resistencia a golpes y vibraciones, tamaño, precisión, fluctuación, consumo de energía y flexibilidad. En nuestros osciladores de silicio SMD de las series LPO, HTLPO, WTLPO y en las correspondientes versiones para automoción (AEC-Q100 ), se utiliza un resonador de silicio para sincronizar el circuito integrado. Debido a la bajísima energía de oscilación del microrresonador de silicio, el rendimiento de los osciladores de silicio SMD es mucho mejor que el de los osciladores de cuarzo comparables. En principio, los osciladores de reloj de silicio SMD pueden utilizarse en todas las aplicaciones que requieran un oscilador de reloj muy económico. Normalmente, las muestras pueden enviarse el mismo día si se solicitan antes de las 14:00 horas.
La tendencia a favor de los osciladores de reloj de silicio SMD no se detiene. Por un lado, son baratos teniendo en cuenta sus prestaciones y están sustituyendo a los osciladores de cuarzo, aparte de los TCXO y VC-TCXO, en todos los mercados verticales y aplicaciones. Además, los osciladores de 32,768 kHz y MHz de consumo ultrabajo permiten ahorrar hasta un 50% de energía en los sistemas - pregunte a nuestros especialistas cómo es posible.
¿QUÉ VERSIÓN RECOMENDAMOS PARA NUEVOS DESARROLLOS?
Para nuevos desarrollos, recomendamos versiones en carcasa de 2,0x1,6 mm o máximo 2,5x2,0 mm, con el amplísimo rango de tensión de alimentación de 2,25 - 3,63 VCC (-XX- en la designación del artículo), la estabilidad de frecuencia de ±20ppm@-40/+85°C, ±30ppm@-40/+105°C, ±30ppm@-40/+125°C, o ±50ppm@-55/+125°C, con la frecuencia deseada. Para la función del pin1, recomendamos utilizar la función stand-by, aunque esta función no sea absolutamente necesaria. Razón. Por un lado, el esfuerzo de cableado para el pin1 es muy bajo en relación con el posible ahorro de precio. Esto se debe a que normalmente disponemos de grandes cantidades de existencias con la función stand-by en nuestro almacén, de modo que podemos suministrar a muy corto plazo y a bajo coste. Los osciladores sin la función stand-by en el pin 1 se fabrican en la cantidad requerida, que normalmente es bastante más cara. Si no se dispone de cantidades en stock del oscilador deseado, el plazo de entrega estándar, incluso para productos personalizados, es de 4 a 6 semanas como máximo.
CÓMO MEJORAR GRATUITAMENTE EL COMPORTAMIENTO DE LA EMV
Los osciladores de reloj de silicio SMD disponen de la llamada función SoftLevel. Encontrará información detallada en el siguiente informe:"Cómo los osciladores de reloj de silicio SMD mejoran significativamente la CEM".
La función gratuita SoftLevel permite ralentizar el tiempo de subida/caída de la señal de salida. Esto hace que los bordes de la señal de salida sean más redondeados; en la versión más lenta, la señal de salida se asemeja a una aleta de tiburón. Con una ampliación de hasta el 45% del tiempo de subida/caída, la atenuación CEM en el armónico 11 supera los -60 dB. Un valor enorme para un ajuste tan sencillo detrise y tfall.
LOS SERVICIOS DE INGENIERÍA COMPLETAN NUESTRA AMPLÍSIMA GAMA DE PRODUCTOS:
1) Centrados en todo el proceso de diseño
Nuestra principal especialidad son los componentes generadores de frecuencia y el correspondiente asesoramiento personalizado sobre productos, así como la asistencia completa al cliente durante el proceso de diseño. Ofrecemos a nuestros clientes un valor añadido especial utilizando constantemente nuestros conocimientos técnicos para ofrecer una solución orientada al cliente basada en componentes sofisticados e innovadores. Por ello, acompañamos a nuestros clientes a lo largo de todo el proceso de diseño, desde la selección de productos orientados a la aplicación y el montaje de muestras hasta la producción en serie y la asistencia en serie.
2) Nuestro servicio de diseño:
▪ Asesoramiento integral sobre el producto
▪ Análisis de circuitos
▪ Simulaciones de circuitos
▪ Medición del cristal de cuarzo/oscilador utilizado en base a las normas para cristales oscilantes (IEC60444)
▪ Medición de la corriente y del nivel de accionamiento de los cristales de cuarzo (IEC60444)
Determinación de la frecuencia de funcionamiento y de la capacidad de carga efectiva (IEC60444)
▪ Determinación del factor de seguridad y de la seguridad de respuesta transitoria (IEC60444)
▪ Recomendaciones para adaptar el circuito al respectivo componente determinante de la frecuencia
▪ Soporte de grandes series en colaboración con los departamentos del cliente implicados
3) Ventajas para nuestros clientes:
▪ La externalización de las pruebas permite al cliente un considerable ahorro de costes y tiempo, así como una base técnica y completa para la toma de decisiones.
▪ Realización exprés y suministro de análisis técnicos con informe final en un plazo muy breve.
▪ Lanzamiento al mercado extremadamente rápido de un producto y alivio para el departamento de ingeniería del cliente gracias a pruebas basadas en normas y tiempos de análisis extremadamente cortos.
▪ Detección y corrección tempranas de errores en los circuitos de los componentes generadores de frecuencia para permitir una producción en serie sin problemas.
Nuestros métodos de análisis cumplen las especificaciones de las industrias de automoción y vehículos comerciales, entre otras, y son extremadamente sólidos y fiables.
