El muy bajo consumo y los excelentes valores de jitter son tan importantes como los precios muy favorables, la disponibilidad muy rápida de muestras y las cantidades en serie. La estabilidad de frecuencia está disponible para los XOs desde +-10ppm sobre -40/+85°C en carcasas a partir de 3,2x2,5mm, o los TC&VCTCXOs en carcasas a partir de 3,2x2,5mm con +-2,5ppm de estabilidad de temperatura sobre -40/+85°C. Las versiones LVCMOS, LVDS y CML están disponibles con tensiones de alimentación a partir de 1,8 VCC, o LVPECL, HSL y LVDS a partir de 2,5 VCC. Los osciladores diferenciales de silicio pueden sustituir a los osciladores de cuarzo correspondientes y generar así grandes potenciales de ahorro.
La gama de productos de osciladores diferenciales de silicio de bajo consumo (series XO - DLPO ) incluye soluciones en el rango de frecuencias de 1,0 - 625625 MHz, según la versión, incluidas versiones especialmente optimizadas para los requisitos de Ethernet de 10 GB, SONET, SATA, SAS, Fibre Channel y PCI Express. Las aplicaciones típicas de los osciladores diferenciales de silicio incluyen telecomunicaciones, redes, Ethernet, instrumentación, almacenamiento, servidores y aplicaciones de sistemas de control industrial.
En comparación con los osciladores diferenciales de cuarzo convencionales, los osciladores diferenciales de silicio requieren menos de la mitad del consumo de energía y tienen estabilidades de frecuencia de ±10 ppm sobre -40/+85°C. Las soluciones están disponibles con señales de salida LVCMOS, LVDS y CML desde 1,8 VCC o LVPECL, HSL y LVDS desde 2,5 VCC.

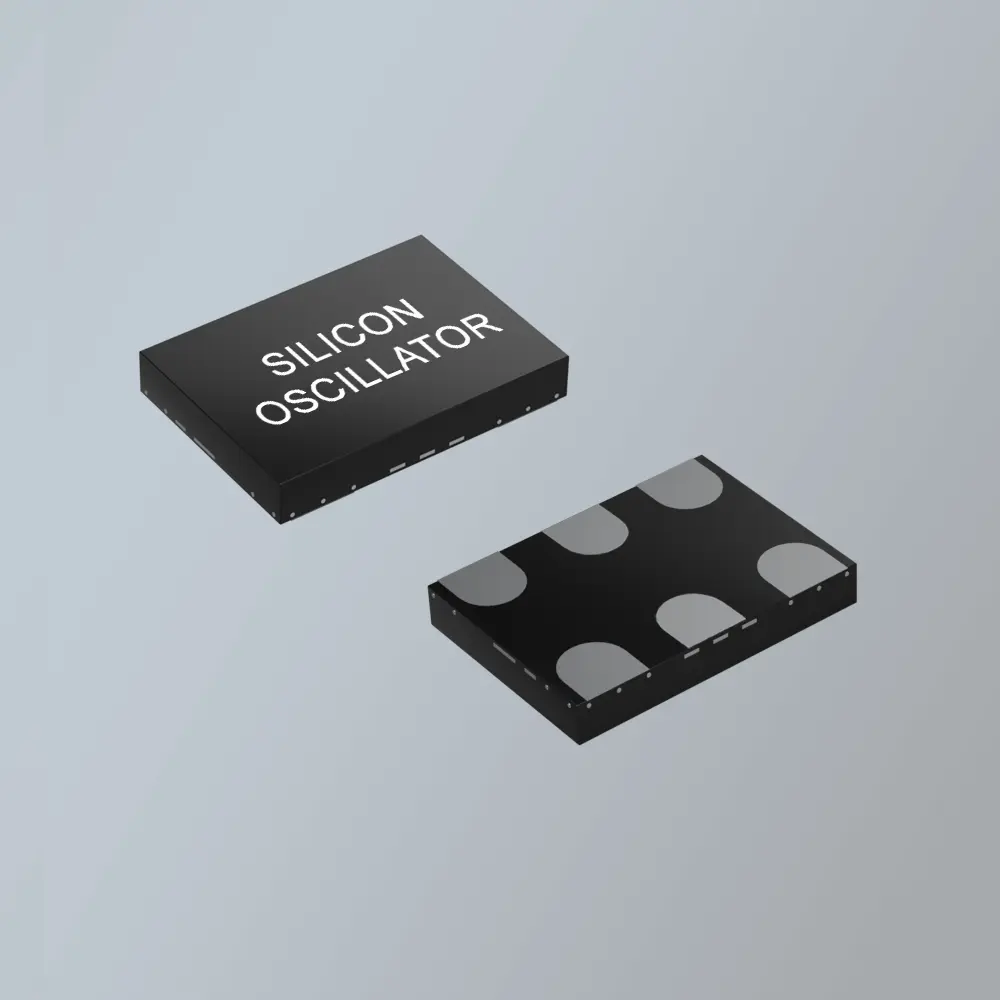

Los osciladores diferenciales de silicio de la serie DLPO están disponibles en los encapsulados 6Pad de 3,2x2,5, 5,0x3,2 y 7x5 mm y pueden utilizarse en los mismos diseños que los osciladores diferenciales de cuarzo como sustitución directa al 100% de las soluciones de cuarzo. Para reducir el consumo de corriente a 10 µA cuando no están en uso, todas las versiones tienen la función ST (stand-by) en el pin 1. Se garantiza un comportamiento transitorio muy rápido de máx. 10 ms tras el encendido, así como un excelente bajo envejecimiento de ±1ppm máx. tras el primer año.
Las muestras de los osciladores diferenciales de silicio se pueden enviar el mismo día en cualquier frecuencia en el rango de 1 - 625 MHz con ±20ppm sobre -40/+85°C con 1,8 - 3,3 VDC, siempre que las muestras se hayan pedido a PETERMANN-TECHNIK antes de las 14:00 horas. En caso de que se requieran otros parámetros, los osciladores de muestra o las cantidades en serie pueden estar disponibles en un plazo muy breve.
Las versiones diferenciales TC&VCTCXO de las series DTCVCTO y HFDTCVCTO están disponibles con estabilidades de temperatura de +-2,5ppm sobre -40/+85°C y un envejecimiento de 10 años de +-5ppm como estándar y se caracterizan por un rango de tensión de control muy amplio de hasta +-50 ppm. Las soluciones TC&VCTCXO también ofrecen un valor de jitter muy bajo, un consumo de energía muy bajo, unas dimensiones de carcasa muy reducidas y unos precios muy favorables.
El uso de osciladores diferenciales de silicio permite generar un gran potencial de ahorro. La información sobre los circuitos está documentada en las hojas de datos. Si los datos no son suficientes para un diseño rápido, los especialistas de PETERMANN-TECHNIK están siempre disponibles con experiencia, asesoramiento y asistencia. Gracias a su ingeniería de diseño especializada, PETERMANN-TECHNIK puede proporcionar a los clientes el apoyo adecuado para que el plazo de comercialización sea muy breve. Los sistemas de precios y logística adaptados a la cadena de suministro están diseñados para ayudar al cliente a reducir significativamente sus costes de desarrollo, cualificación, componentes, adquisición e infraestructura, aumentando al mismo tiempo su flexibilidad.
