La producción de bloques de cuarzo sintético es un proceso clave para la electrónica moderna, sobre todo en la fabricación de cristales oscilantes. A continuación se explican la historia y el proceso técnico de la síntesis hidrotermal.
1. historia de la producción de cuarzo sintético
Primeros usos del cuarzo natural
- Hasta mediados del siglo XX, se utilizaba sobre todo cuarzo natural procedente, por ejemplo, de yacimientos de Brasil, Madagascar o Estados Unidos.
- La demanda de cuarzo de gran pureza, con pocos defectos y orientado específicamente para cristales de cuarzo oscilantes aumentó masivamente, sobre todo durante la Segunda Guerra Mundial (radar, tecnología de radio).
- Sin embargo, el cuarzo natural presentaba a menudo inclusiones, defectos de red o maclas, lo que provocaba frecuencias inestables.
Desarrollo de los cristales de cuarzo sintéticos
- En la década de 1940 comenzó la síntesis del cuarzo en las llamadas plantas hidrotermales, un proceso que imita las condiciones naturales de crecimiento.
- A partir de los años 50, la síntesis hidro termal se estableció a escala industrial.
- Más tarde, el proceso se optimizó para producir bloques de cuarzode gran pureza y sin defectos, principalmente para la tecnología de semiconductores y frecuencias.
2. producción de bloques de cuarzo sintético
Materia prima básica
- El material de base es dióxido de silicio (SiO₂) de gran pureza, por ejemplo, en forma de cuarzo natural, sílice amorfa o sílice purificada a partir de procesos químicos.
- Las impurezas extremadamente bajas son cruciales para las aplicaciones electrónicas (rango ppb, especialmente para Al, Na, Fe).

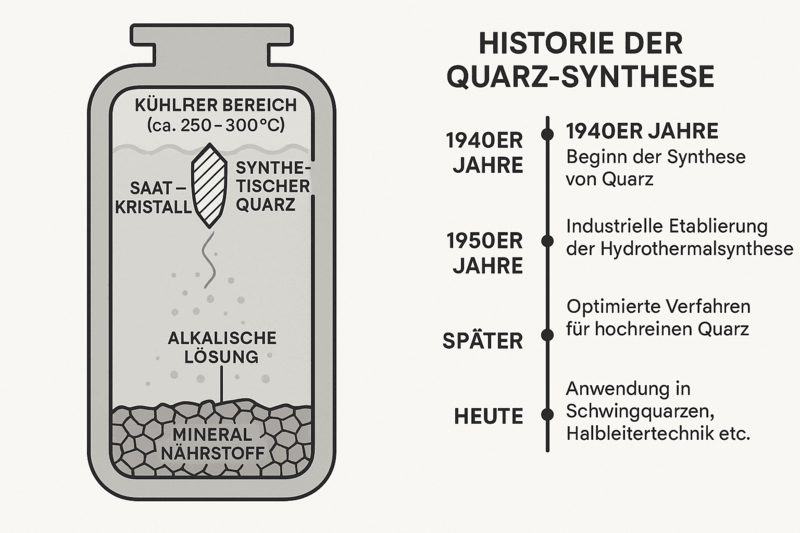

El proceso hidrotérmico
Principio
- Simulación de las condiciones geológicas: alta presión, alta temperatura, solución acuosa.
- Similar al proceso de autoclave utilizado para las piedras preciosas sintéticas.
Etapas del proceso
- Preparación del autoclave:
- Se llena un reactor resistente a la presión (autoclave) con un nutriente mineral (por ejemplo, cuarzo natural pulverizado) y una solución alcalina (normalmente NaOH o Na₂CO₃).
- Gradiente de temperatura:
- En la parte inferior: temperatura más alta (aproximadamente 350-400 °C) → donde se disuelve el SiO₂.
- En la parte superior: más frío (aprox. 250-300 °C) → allí cristaliza el SiO₂.
- Inserto de germinación:
- En la parte superior del autoclave se insertan cristales semilla de cuarzo con una orientación definida, sobre los que crece el dióxido de silicio disuelto.
- Crecimiento de los cristales:
- Duración: de varias semanas a meses.
- Resultado: cuarzo sintético monocristalino de gran perfección estructural.
3. propiedades y calidad
Ventajas del cuarzo sintético:
- Alta pureza (pocas impurezas ppm/ppb).
- Orientación controlada de los cristales (por ejemplo, corte AT o BT para el cuarzo oscilante).
- Ausencia de maclas e inclusiones como en el cuarzo natural.
- Reproducibilidad de las propiedades físicas.
Limpieza
- En algunos casos, el material de partida se purifica de nuevo mediante limpieza química o procesos de fusión por zonas antes del crecimiento.
Utilización
- Osciladores decuarzo / cristales de cuarzo: osciladores de frecuencia estable para todas las aplicaciones de la electrónica.
- Industria de semiconductores: Cristales de cuarzo sintético (por ejemplo, para tubos de reactores).
Óptica: Lentes, prismas de cuarzo cristalino.
Comprobamos cada lingote de cuarzo al 100% durante el proceso de entrada de mercancías. La pureza y los ejes cristalográficos correspondientes se comprueban ópticamente (proceso de rayos X). A continuación, el lingote de cuarzo recibe un número prefijado para que pueda integrarse en la trazabilidad de los lotes de resonadores de cuarzo. Esto significa que la disponibilidad de nuestros lotes de producción puede rastrearse hasta la inspección de entrada del bloque de cuarzo en bruto. Todo ello en consonancia con nuestro sofisticado proceso de fabricación de generadores de reloj de la máxima calidad, rendimiento y vida útil.
FAQs
¿Qué es el cuarzo sintético y por qué es tan importante para los cristales de cuarzo?
El cuarzo sintético es cuarzo monocristalino cultivado artificialmente que se produce especialmente para aplicaciones técnicas con elevados requisitos de calidad. Este material es especialmente importante para los cristales de cuarzo vibrantes porque ofrece una gran pureza, una orientación cristalina definida y una muy buena perfección estructural. En comparación con el cuarzo natural, hay muchas menos inclusiones, defectos de red o maclas, que pueden afectar a la estabilidad de la frecuencia. En la tecnología de frecuencias, en particular, las propiedades físicas reproducibles son cruciales para lograr unas características de vibración eléctrica y mecánica constantes. Por ello, el cuarzo sintético constituye la base de los resonadores de cuarzo de alta calidad y los osciladores de frecuencia estable de la electrónica moderna.
¿Cómo funciona el proceso hidrotermal de producción de bloques de cuarzo sintético?
El proceso hidrotermal imita las condiciones naturales de crecimiento geológico del cuarzo en condiciones industriales controladas. En un autoclave presurizado se introduce dióxido de silicio de gran pureza como nutriente y una solución alcalina, normalmente a base de NaOH o Na2CO3. En la zona inferior del reactor se alcanzan temperaturas más elevadas, de entre 350 y 400 grados Celsius, de modo que el SiO2 se disuelve allí. En la zona superior, más fría, a unos 250 a 300 grados Celsius, el material disuelto cristaliza de nuevo en cristales semilla con una orientación definida. A lo largo de varias semanas o meses se producen bloques de cuarzo sintético monocristalino de gran pureza y muy aptos para cristales de cuarzo vibrantes.
¿Cuáles son las ventajas del cuarzo sintético frente al cuarzo natural para la tecnología de frecuencias?
El cuarzo sintético ofrece ventajas decisivas para la tecnología de frecuencias porque sus propiedades materiales pueden controlarse específicamente. El cuarzo natural suele presentar inclusiones, defectos de red o maclas, lo que puede dar lugar a frecuencias inestables y propiedades fluctuantes de los componentes. En cambio, el cuarzo producido sintéticamente alcanza una pureza muy elevada, de hasta ppm o ppb, y permite una orientación definida del cristal, por ejemplo para secciones AT o BT. Esto permite producir cristales de cuarzo con propiedades eléctricas y mecánicas reproducibles. Para las aplicaciones industriales, esto significa una mayor estabilidad de frecuencia, una mayor fiabilidad del proceso y un mejor rendimiento a largo plazo.
¿Cuáles son los requisitos de pureza del cuarzo sintético en aplicaciones electrónicas?
Para aplicaciones electrónicas, el cuarzo sintético debe tener niveles extremadamente bajos de impurezas, ya que incluso las sustancias extrañas más pequeñas pueden influir en las propiedades de oscilación. Los oligoelementos como el aluminio, el sodio o el hierro, que deben controlarse en el rango de ppb, son especialmente críticos. Por eso se utiliza como material de partida dióxido de silicio de gran pureza, que puede proceder de cuarzo natural, sílice amorfa o procesos purificados químicamente. En algunos casos, el material se purifica químicamente antes del crecimiento de los cristales o se refina mediante procesos de purificación. Esta elevada pureza del material es un requisito previo esencial para los cristales de cuarzo de alto rendimiento, los osciladores de cuarzo y otros componentes generadores de frecuencia.
¿Cómo se comprueba la calidad de los lingotes de cuarzo sintético para cristales de cuarzo?
La calidad de los lingotes de cuarzo sintético se comprueba exhaustivamente ya en la fase de entrada de mercancías, con el fin de garantizar una base fiable para la posterior producción de cristales de cuarzo. Cada lingote de cuarzo se comprueba al cien por cien, sobre todo en lo que respecta a su pureza y a los ejes cristalográficos correctos. La inspección se realiza ópticamente y, además, mediante un proceso de rayos X para evaluar con precisión la estructura y orientación del material. A continuación, cada lingote recibe un número consecutivo para que pueda integrarse plenamente en la trazabilidad de los lotes de resonadores de cuarzo. Esta trazabilidad sin fisuras respalda un proceso de producción orientado a la calidad para generadores de reloj de alto rendimiento, fiabilidad y vida útil.
¿Por qué cuarzo sintético PETERMANN-TECHNIK para cristales de cuarzo oscilantes?
PETERMANN-TECHNIK es una firme elección en lo que respecta al cuarzo sintético para cristales de cuarzo vibrantes, ya que la garantía de calidad y la trazabilidad se integran sistemáticamente en el proceso de producción. Cada lingote de cuarzo se inspecciona al 100% a la recepción de la mercancía, comprobándose la pureza y los ejes cristalográficos ópticamente y mediante rayos X. El etiquetado continuo de cada lingote permite una trazabilidad sin fisuras hasta la inspección de entrada de mercancías, lo que constituye un importante factor de calidad para los clientes industriales B2B. Este control sistemático respalda la producción de generadores de reloj de alta calidad, rendimiento estable y larga vida útil. Al mismo tiempo, expertos experimentados en frecuencias están a su disposición para responder a preguntas técnicas y proporcionar asesoramiento específico para cada aplicación.
