Esta explicación describe los ejes cristalográficos de un cristal de cuarzo sintético y los diferentes tipos de corte (corte AT, BT y SC) utilizados en la producción de cristales de cuarzo.
1. estructura cristalina del cuarzo
El cuarzo (SiO₂) cristaliza en el sistema cristalino trigonal. La estructura consiste en una red de tetraedros de SiO₄ dispuestos en espiral a lo largo del eje Z (también conocido como eje c).

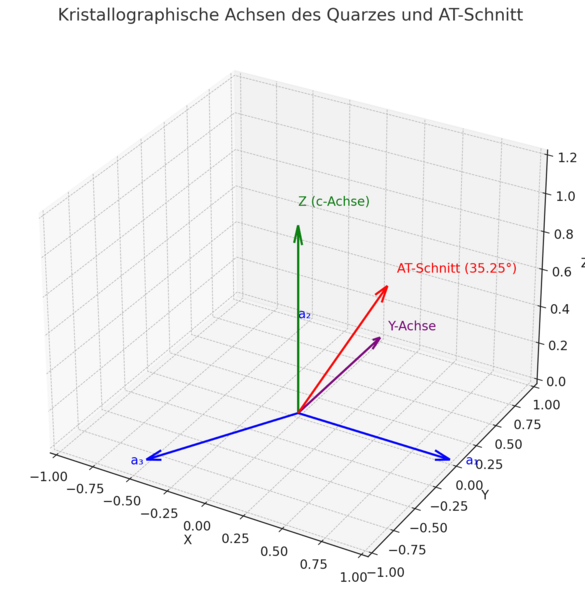

2. ejes cristalográficos
Un cristal de cuarzo sintético tiene los siguientes ejes principales:
- ejes a₁-, a₃-, a₃ (ejes x): En un plano, a 120° entre sí.
- Eje Z (eje c): Corresponde al eje óptico.
- Eje Y: Eje eléctrico, perpendicular al eje Z.
3. Sección AT
La sección AT es una sección inclinada (aprox. 35,25°) con respecto al eje Z en el plano X-Z. Se utiliza para producir cristales oscilantes de temperatura estable. La oscilación tiene lugar en el plano de la placa (modo planar).

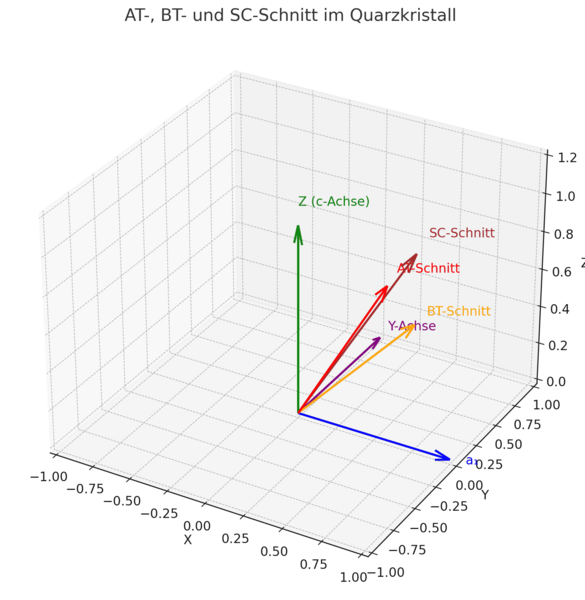

4. otros tipos de corte del cuarzo
Comparación de los tipos de corte más importantes:
Característica | Corte AT | Corte BT | Corte SC |
Ángulo de corte | ~35,25° contra Z | ~49° contra Z | ~34° contra Z, 22,5° contra Y |
Comportamiento térmico | Muy bueno | Medio | Excelente |
Estabilidad de frecuencia | Buena | Media | Muy alta |
Estabilidad mecánica | Alta | Ligeramente inferior | Muy alta |
Aplicación | Cristales oscilantes estándar | Relojes, favorable | Viajes espaciales, dispositivos de precisión |
6. uso - ¿qué corte de cuarzo se utiliza y dónde?
AT-Cut
El corte AT es el más utilizado para los cristales de cuarzo y se emplea para fabricar todos nuestros cristales de cuarzo LRT (tecnología de resonador de baja ESR). Los cristales AT-Cut se caracterizan por una buena estabilidad térmica, una baja deriva de frecuencia y una amplia gama de aplicaciones. Los cristales de corte AT se pueden miniaturizar muy bien y son ideales para cristales resonantes en el rango de 3,2 - 285 MHz.
La tolerancia de frecuencia a +25°C de nuestros cristales de cuarzo de corte AT es de ±10 ppm a +25°C. El envejecimiento es del orden de ±10 ppm al cabo de 10 años. En el rango de temperatura de -20/+70°C, la estabilidad de temperatura más estrecha posible es de ±10 ppm, sobre -40/+85°C ±15 ppm, sobre -40/+105°C = ±30 ppm, y ±50 ppm en el rango de temperatura de -40/+125°C.
El cristal oscilante AT cumple así todos los requisitos, incluso para aplicaciones de radio muy precisas (banda ISM, WiFi, etc.).
BT-Cut
El BT-Cut es un ángulo de corte antiguo y se utilizaba en el pasado, cuando el ángulo de corte AT aún no estaba tan desarrollado. Los cristales oscilantes BT-Cut tenían mayor estabilidad de temperatura que los cristales AT-Cut, pero podían fabricarse de forma más barata en una amplia gama de frecuencias que los cristales AT-Cut. Hoy en día ya no se fabrican cristales de cuarzo BT-Cut, que han sido completamente sustituidos por cristales de cuarzo AT-Cut.
SC-Cut
El ángulo de corte SC-Cut (Stress Compensated Cut) es un corte de cuarzo de doble rotación que ofrece una excelente estabilidad térmica, un envejecimiento muy reducido y una estabilidad a largo plazo extremadamente alta. Se utiliza sobre todo en osciladores de precisión como los OCXO, donde las desviaciones de frecuencia más pequeñas son críticas (por ejemplo, en telecomunicaciones, 5G, referencias GPS, tecnología de medición, etc.).
Los OCXO son osciladores de cristal controlados por horno, en los que se utiliza un "horno" interno para mantener el cristal de corte SC a una temperatura ideal constante. Esta temperatura ideal está en el rango de 80 - 85°C donde el cristal SC-cut también tiene su ciclo 0. Otra característica especial de los cristales de cuarzo SC-Cut en OCXOs son los modos de oscilación. Por ejemplo, en los OCXO, las frecuencias de cuarzo SC con 5 ó 10 MHz no se realizan en la fundamental, sino en el 5º armónico. ¿Por qué? Se trata del C1 o capacitancia dinámica. Un cristal en el 5º armónico tiene una C1 mucho menor que un cristal fundamental, de modo que el cristal de corte SC en el OCXO oscila con mucha más precisión.
FAQs
¿Qué son los ejes cristalográficos en el cuarzo y por qué son importantes para los cristales de cuarzo?
El cuarzo cristaliza en el sistema cristalino trigonal y tiene ejes cristalográficos definidos, decisivos para sus propiedades eléctricas y mecánicas. Los ejes principales incluyen los ejes a₁, a₂ y a₃ en un plano separado 120° cada uno, el eje Z como eje óptico y el eje Y como eje eléctrico perpendicular al eje Z. Estos ejes sirven como sistema de referencia para la alineación del corte de cuarzo durante la producción de cristales oscilantes. Incluso pequeños cambios en el ángulo de corte influyen en el comportamiento de la temperatura, el tipo de oscilación y la estabilidad a largo plazo del resonador. Los ejes cristalográficos son, por tanto, la base para la selección de los tipos de corte de cuarzo adecuados, como el corte AT, BT o SC.
¿Cuál es la diferencia entre corte AT, BT y SC para resonadores de cuarzo?
El corte AT es un corte inclinado contra el eje Z en el plano X-Z y se utiliza principalmente para cristales oscilantes estándar estables a la temperatura. Es el corte de cristal más utilizado en la actualidad y ofrece una buena combinación de estabilidad de temperatura, baja deriva de frecuencia y una amplia gama de aplicaciones. El corte BT es un ángulo de corte más antiguo que se utilizaba en el pasado pero que ahora ha sido sustituido casi por completo por el corte AT. El corte SC es un corte de cuarzo de doble rotación y tensión compensada con una estabilidad de temperatura especialmente alta, un bajo envejecimiento y una excelente estabilidad a largo plazo. Esto hace que la talla SC sea especialmente adecuada para aplicaciones de alta precisión como OCXO, telecomunicaciones, 5G, referencias GPS y tecnología de medición.
¿Por qué el AT-Cut es el estándar para los cristales de cuarzo oscilantes modernos?
El AT-Cut se ha establecido como estándar porque combina una muy buena estabilidad térmica con una alta madurez de producción y una amplia aplicabilidad. En PETERMANN-TECHNIK se utiliza para todos los cristales oscilantes LRT y es ideal para rangos de frecuencia de 3,2 a 285 MHz. Los cristales de corte AT se pueden miniaturizar muy bien, por lo que también son interesantes para conjuntos electrónicos compactos. La tolerancia de frecuencia a +25°C es de ±10 ppm, y el envejecimiento también es muy bajo, de ±10 ppm después de 10 años. Además, el cristal oscilante AT cumple incluso los requisitos más exigentes en aplicaciones de radio de precisión, como la banda ISM o WiFi.
¿Qué estabilidad térmica alcanzan los cristales oscilantes AT-Cut en diferentes rangos de temperatura?
Los cristales oscilantes AT-Cut ofrecen distintos valores de estabilidad en función del rango de temperatura especificado, por lo que son adecuados para muchas aplicaciones industriales. En el rango de -20 a +70°C, se puede alcanzar la estabilidad de temperatura más estrecha posible de ±10 ppm. Para el rango ampliado de -40 a +85°C, la estabilidad es de ±15 ppm. Con requisitos aún mayores para el rango de aplicación, son posibles ±30 ppm sobre -40 a +105°C y ±50 ppm sobre -40 a +125°C. Estos valores demuestran que la sección AT es una solución muy equilibrada para aplicaciones con grandes exigencias en cuanto a precisión de frecuencia y comportamiento ante la temperatura.
¿Por qué se utiliza el SC-Cut en OCXOs y osciladores de precisión?
El corte SC se utiliza en osciladores de precisión porque ofrece una excelente estabilidad de temperatura, un envejecimiento muy bajo y una estabilidad a largo plazo extremadamente alta. En los OCXO, el cuarzo se mantiene a una temperatura ideal constante de unos 80 a 85°C mediante un horno interno, donde el corte SC tiene su ciclo 0. Esto permite minimizar de forma especialmente eficaz las más pequeñas desviaciones de frecuencia. Esto permite minimizar con especial eficacia las desviaciones de frecuencia más pequeñas. Además, los cristales de corte SC de los OCXO de 5 ó 10 MHz no suelen funcionar en la fundamental, sino en el 5º sobretono. El menor C1 dinámico en el modo de sobretono ayuda al cristal a oscilar de forma aún más precisa.
¿Por qué tipos de corte y ejes cristalográficos de cuarzo PETERMANN-TECHNIK?
PETERMANN-TECHNIK es la elección correcta cuando se trata de conocimientos profundos sobre los modos de corte del cuarzo y su influencia en el rendimiento de los cristales oscilantes. La empresa combina la comprensión técnica de los ejes cristalográficos, los ángulos de corte y los modos de vibración con el asesoramiento práctico para aplicaciones industriales. PETERMANN-TECHNIK dispone de especificaciones claras sobre la gama de frecuencias, la estabilidad térmica, la tolerancia y el envejecimiento, especialmente para el ampliamente utilizado AT-Cut. También se dispone de conocimientos especializados orientados a la aplicación para temas exigentes como los cristales SC-Cut para OCXO y aplicaciones de precisión. De este modo, los clientes se benefician de seguridad técnica, asesoramiento orientado al sector y soluciones adaptadas con precisión a la estabilidad de frecuencia y al entorno operativo.
