La gama de productos del especialista en cuarzo PETERMANN-TECHNIK incluye cristales SMD de muy baja resistencia para una oscilación extremadamente rápida y fiable. Se trata de la serie SMD03025/4 (en carcasa cerámica de 3,2x2,5 mm/4pastillas) y SMD02016/4 (en carcasa cerámica de 2,0x1,6 mm/4 pastillas). Durante nuestras exhaustivas pruebas en circuito, comprobamos repetidamente que las resistencias de entrada negativas de las etapas osciladoras probadas son muy bajas y que incluso hay variaciones muy grandes de un CI a otro. Sin embargo, las aplicaciones son cada vez más pequeñas, por lo que los ingenieros de desarrollo tienen que recurrir a carcasas de cristal pequeñas.

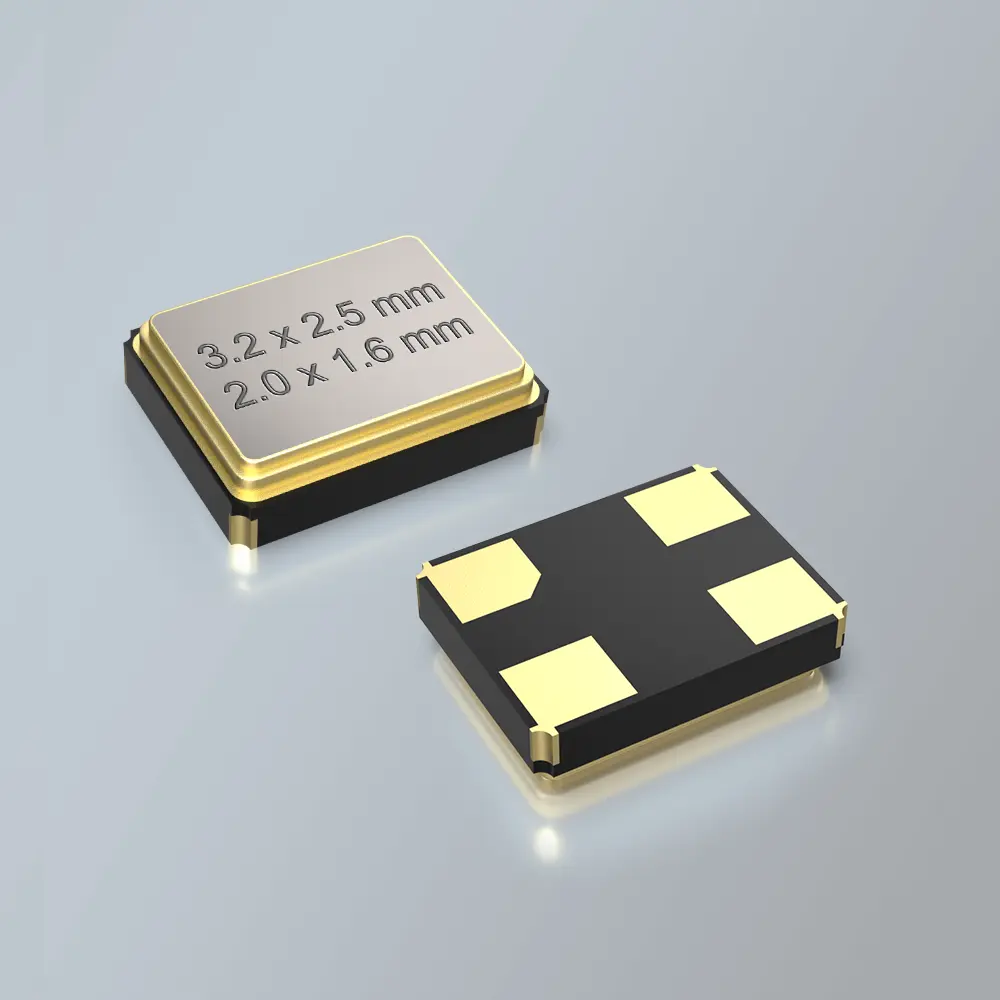

[caption id="attachment_526" align="alignleft" width="300"]Imagen 1: Cristales de baja ESR para una oscilación rápida[/caption]
Sin embargo, los cristales SMD en carcasas más pequeñas tienen resistencias más altas en comparación con los cristales SMD con la misma frecuencia en carcasas más grandes y oscilan de forma más lenta e inestable en la etapa osciladora debido a las resistencias más altas. Por ejemplo, los cristales LOW ESR con la frecuencia estándar de 32 MHz tienen una ESR típica de 6 Ohm (serie SMD03025/4) o típica de 15 Ohm (serie SMD02016/4). Cuando se utilizan en aplicaciones de radio, estos cristales de ESR BAJA con 32 MHz permiten un comportamiento transitorio muy rápido y extremadamente fiable, de modo que las aplicaciones de radio correspondientes pueden transmitir de forma óptima y con una eficiencia energética extrema dentro de los ciclos de trabajo especificados. Ambas series de cristales pueden suministrarse con una tolerancia de frecuencia de <±10ppma 25°C y estabilidades de temperatura de ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C y ±50ppm@-40/+125°C respectivamente. Por supuesto, las versiones para automoción (AECQ200) también están disponibles en ambas carcasas cerámicas. El espectro de frecuencias del cristal de 3,2x2,5 mm es de 8 - 80 MHz en el rango fundamental. El cristal de 2,0x1,6 mm de la serie SMD2016/4 está disponible en la gama de frecuencias de 20 - 64 MHz. El cristal de la serie SMD03025/4 en una carcasa cerámica de 3,2x2,5 mm es la serie de cristales más barata disponible en el mundo. En aplicaciones para las que la carcasa cerámica de 3,2x2,5 mm es demasiado grande, los especialistas de PETRMANN-TECHNIK recomiendan utilizar la versión de carcasa cerámica compacta de 2,0x1,6 mm de la serie SMD2016/4. Esta carcasa se desarrolló paralelamente a la de 3,2x2,5 mm como carcasa adicional para grandes volúmenes y también está disponible a un precio muy favorable. Existen versiones de ambas series de cuarzo que pueden utilizarse en carcasas soldadas por ultrasonidos. Por supuesto, en la gama de productos de PETERMANN-TECHNIK también hay disponibles cristales de 32.768 kHz de resistencia reducida. Además de por sus productos de alta calidad a precios muy razonables, PETERMANN-TECHNIK también es conocida y valorada desde hace más de 20 años por su amplio soporte en diseño y grandes series. El credo de PETERMANN-TECHNIK GmbH es ofrecer todo de una sola fuente para proporcionar al cliente un tiempo de comercialización muy rápido.
