Modos de oscilación de los cristales de cuarzo

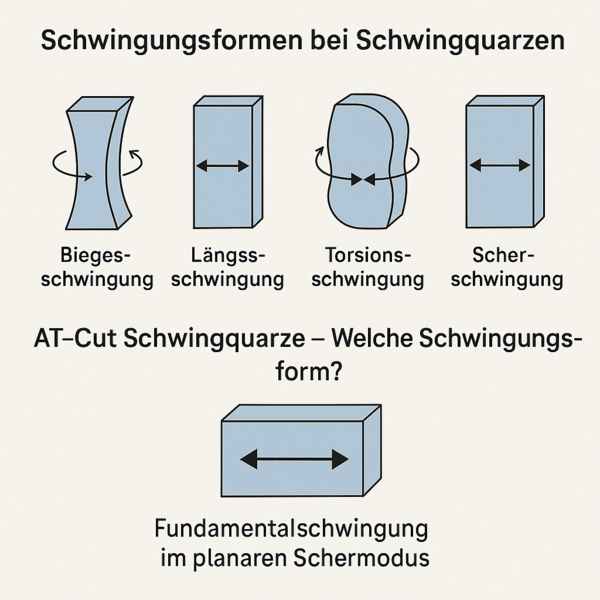

Los cristales de cuarzo vibrantes pueden funcionar en varios modos de vibración mecánica, que difieren significativamente en cuanto a la dirección del movimiento, la gama de frecuencias y la aplicación. Los modos de vibración más importantes son la vibración de flexión, la vibración longitudinal, la vibración de torsión y la vibración de cizalladura. La vibración de flexión se utiliza normalmente para los cristales de diapasón en la gama de frecuencias bajas, mientras que la vibración de cizalladura es especialmente importante para los cristales de MHz. Las vibraciones longitudinales y de torsión se utilizan con menos frecuencia, ya que, según el diseño, dependen más de la temperatura o son más difíciles de controlar en términos de diseño. La elección del modo de vibración adecuado depende siempre de los requisitos de frecuencia, estabilidad, diseño y entorno operativo.

La oscilación de cizalladura es el modo más importante para las aplicaciones de alta frecuencia porque permite una gran estabilidad de frecuencia y una baja dependencia de la temperatura. Con este comportamiento de oscilación, los planos paralelos del cristal se desplazan unos contra otros, lo que resulta especialmente adecuado para especificaciones de frecuencia precisas en el rango de MHz. En el AT-Cut se utiliza a menudo el modo de oscilación de cizalladura de espesor, que es uno de los modos de oscilación más utilizados para cristales de cuarzo. Este modo también ofrece una baja sensibilidad a las influencias externas y un bajo envejecimiento. Por ello, la oscilación de cizalladura es la solución preferida para comunicaciones, relojes y muchas otras aplicaciones electrónicas de alta frecuencia.

El AT-Cut es el cortador de cuarzo más utilizado para cristales oscilantes y es especialmente adecuado para aplicaciones estables en el rango de MHz. Funciona en modo de cizallamiento planar, en el que el plano de oscilación discurre paralelo a la placa de cuarzo y el cizallamiento tiene lugar en la dirección de la superficie de la placa. Una ventaja significativa del AT-Cut es su comportamiento casi compensado por la temperatura en el rango cercano a los 25 °C. Este corte de cuarzo también impresiona por su muy buena estabilidad de frecuencia, su escaso envejecimiento y su baja sensibilidad a las influencias externas. Según el contenido de la página, PETERMANN-TECHNIK GmbH ofrece frecuencias de modo base de hasta 285 MHz.

La oscilación por flexión se utiliza principalmente en cristales de diapasón y es especialmente adecuada para frecuencias bajas. Lo habitual es una gama de frecuencias por debajo de 100 kHz, siendo 32,768 kHz un campo de uso clásico en aplicaciones de relojería. Esta forma de oscilación ofrece ventajas como un bajo consumo de energía y un diseño compacto, lo que la hace atractiva para dispositivos que funcionan con pilas. Al mismo tiempo, es mecánicamente más sensible a golpes y vibraciones que otros modos de vibración. Por eso se favorece la vibración de flexión cuando el bajo consumo de energía y los diseños pequeños son más importantes que la máxima robustez mecánica.

La oscilación longitudinal tiene lugar a lo largo del eje longitudinal del cristal de cuarzo y suele utilizarse en el rango de kHz a MHz bajos. Los cortes típicos para ello son el corte en X y el corte en Y, pero este modo depende relativamente de la temperatura y, por tanto, sólo es útil para determinadas aplicaciones. La oscilación torsional describe una oscilación rotacional alrededor del eje del cristal, es geométricamente compleja y difícil de controlar, por lo que rara vez se utiliza. La vibración de cizalladura, en cambio, se basa en un movimiento de deslizamiento de planos paralelos del cristal y es el modo más importante para las aplicaciones de alta frecuencia. Ofrece una baja dependencia de la temperatura y una gran estabilidad de frecuencia, lo que la hace especialmente adecuada para sistemas electrónicos precisos.

PETERMANN-TECHNIK está especializada en cristales oscilantes, osciladores y componentes generadores de frecuencia con un alto nivel de conocimientos técnicos. La empresa ofrece profundos conocimientos sobre los distintos tipos de oscilación y su idoneidad para aplicaciones específicas en la industria y la electrónica. Cabe destacar la disponibilidad de cristales AT-Cut en el modo fundamental hasta 285 MHz, como se describe en la página. Los clientes se benefician de un asesoramiento preciso sobre la gama de frecuencias, el comportamiento térmico, la estabilidad y las propiedades mecánicas del modo de vibración correspondiente. Esto convierte a PETERMANN-TECHNIK en una firme elección para las empresas que buscan soluciones fiables y orientadas a la aplicación en el campo de los cristales oscilantes.
