Para los cristales oscilantes MHz, se utiliza la llamada "oscilación fundamental" o un armónico (normalmente el tercer o quinto armónico ). El factor decisivo aquí es el modo mecánico de vibración del cristal de cuarzo, que se basa en el efecto piezoeléctrico del cuarzo. En la gama de MHz, el modofundamental (disponible en PETERMANN-TECHNIK GmbH hasta 285 MHz) se utiliza normalmente en el modo decizallamiento de espesor.

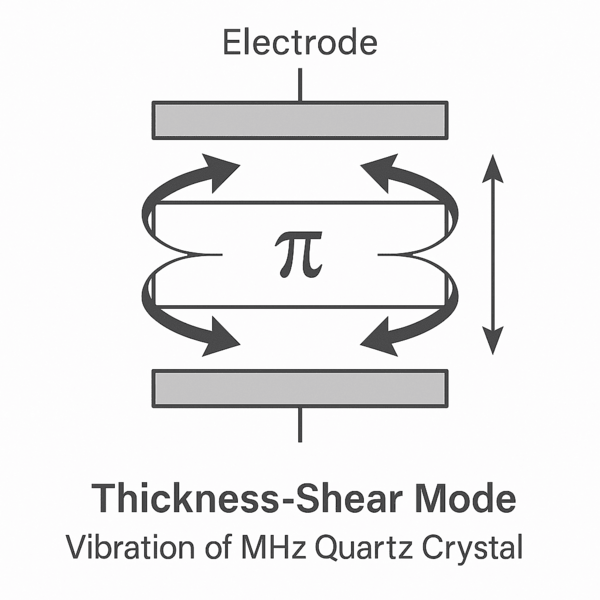

Modo de oscilación en el rango de MHz: Oscilador de cizalladura de espesor (modo de cizalladura planar)
¿Qué ocurre en el proceso?
El cristal de cuarzo se esmerila y se corta (normalmente corte AT) de tal manera que oscila en un determinado modo de empuje cuando se aplica una tensión alterna en la gama de MHz. El cuarzo no se mueve en sentido longitudinal o transversal a la superficie, sino que la oscilación tiene lugar en el plano del cristal, es decir, como un "cizallamiento" lateral.
El movimiento resultante recuerda al de dos placas superpuestas que se desplazan una contra otra: es el movimiento de "cizallamiento".
Funcionamiento detallado
- Corte AT:
- El cristal de cuarzo se corta en un ángulo específico con respecto al eje del cristal (aproximadamente 35°15' con respecto al eje Z).
- Este corte especial produce la forma de oscilación deseada (modo de cizallamiento) y garantiza la estabilidad de la temperatura en el rango de MHz.
- Aplicación de una tensión alterna:
- Los electrodos situados a ambos lados del cuarzo generan un campo eléctrico a través del cristal.
- Debido al efecto piezoeléctrico, el cristal se deforma mecánicamente (comienza a vibrar) en cuanto se aplica una tensión.
- La oscilación mecánica genera a su vez una tensión eléctrica: un efecto de autorrefuerzo en la frecuencia de resonancia.
- Resonancia en la gama de MHz:
- El grosor del cristal de cuarzo determina la frecuencia de resonancia (a 10 MHz, por ejemplo, el grosor es de aproximadamente 0,33 mm).
- La frecuencia fundamental es la frecuencia natural más baja posible a la que el cuarzo resuena en modo cizallamiento.
¿Por qué esta forma concreta de vibración?
Razón | Explicación |
Buena estabilidad de frecuencia | La sección AT tiene un comportamiento de frecuencia de temperatura plano a temperatura ambiente hasta aproximadamente 70 °C. |
Transferencia de energía eficiente | El modo de cizallamiento se acopla bien con el campo eléctrico y pierde poca energía. |
Baja atenuación en el rango de MHz | La oscilación es mecánicamente estable y tiene un alto factor de calidad (factor Q). |
Pequeño tamaño posible | La relación grosor-frecuencia permite realizar altas frecuencias con cuarzo delgado. |
Alternativas: Funcionamiento armónico
Algunos cristales de la gama superior de MHz (por ejemplo, 30 MHz, 50 MHz) utilizan el 3er o 5º armónico del mismo modo de oscilación. Por tanto, oscilan a un múltiplo de la frecuencia fundamental.
¿Por qué?
- La fabricación de cristales de cuarzo muy finos para frecuencias fundamentales altas es mecánicamente difícil.
- En su lugar, se utilizan cristales más gruesos en un armónico superior, más fáciles de fabricar, pero que requieren circuitos especiales.
Conclusión
En la gama de MHz, la oscilación fundamental se utiliza en el modo de oscilación de cizalladura de espesor porque
alta estabilidad de frecuencia,
buena calidad (bajas pérdidas),
insensibilidad a la temperatura,
y acoplamiento eléctrico eficaz.
Estas propiedades la hacen ideal para generadores de reloj precisos, que se utilizan hoy en día en todas las aplicaciones del sector electrónico.
Una nota de nuestra parte: Gracias a nuestros diseños de resonadores fundamentales, podemos suministrar frecuencias fundamentales de hasta 285 MHz - véase aquí: https://www.petermann-technik.de/produkte/quarz-konfigurator.html.
FAQs
¿Qué modo de oscilación se utiliza normalmente para los cristales oscilantes de MHz?
En los cristales oscilantes MHz, se suele utilizar la oscilación fundamental o, a frecuencias más altas, un armónico, normalmente el tercero o el quinto. El modo mecánico de vibración relevante es el modo de cizalladura planar, también conocido como modo de cizalladura de espesor. En este modo, el cristal de cuarzo no vibra longitudinalmente o perpendicularmente a la superficie, sino en su plano como en un movimiento de cizalladura lateral. Este modo de oscilación se basa en el efecto piezoeléctrico del cuarzo y es especialmente adecuado para la gama de MHz. Ofrece una gran estabilidad de frecuencia, bajas pérdidas y un acoplamiento eléctrico eficaz.
¿Por qué el modo Thickness Shear es especialmente adecuado para los cristales de MHz?
El modo de cizallamiento del espesor es especialmente adecuado para los cristales de MHz porque permite una oscilación mecánicamente estable y con pocas pérdidas. El movimiento de cizallamiento dentro del plano del cristal consigue un elevado factor Q. Al mismo tiempo, este modo se acopla muy bien con el campo eléctrico que se aplica al cuarzo a través de los electrodos. Esto mejora la transferencia de energía y favorece un comportamiento de resonancia limpio en el rango de los MHz. Este modo de oscilación es, por tanto, ideal para generadores de reloj precisos en aplicaciones electrónicas.
¿Qué papel desempeña el corte AT en los cristales oscilantes de MHz?
El corte AT es crucial para los cristales de cuarzo MHz porque determina significativamente la forma de oscilación deseada y el comportamiento térmico del cuarzo. El cristal de cuarzo se corta con un ángulo definido de unos 35°15' con respecto al eje Z. Este corte especial crea el modo de cizallamiento y garantiza un comportamiento plano de la frecuencia de temperatura en el rango comprendido entre la temperatura ambiente y unos 70 °C. Como resultado, la frecuencia se mantiene especialmente estable a temperaturas de funcionamiento típicas. El corte AT es, por tanto, el estándar preferido para muchas aplicaciones industriales y electrónicas.
¿Cuándo se utilizan fundamentales y armónicos en los cristales oscilantes de MHz?
La frecuencia fundamental es la frecuencia natural más baja a la que resuena el cuarzo en modo cizalla y se utiliza con mucha frecuencia en la gama de MHz. Sin embargo, al aumentar las frecuencias, la fabricación de cristales de cuarzo extremadamente finos resulta cada vez más complicada desde el punto de vista mecánico. Por esta razón, el tercer o quinto armónico del mismo modo de oscilación se utiliza a menudo en rangos de MHz más altos. El cristal oscila entonces a un múltiplo de su frecuencia fundamental, lo que facilita la fabricación de resonadores más gruesos y robustos. Sin embargo, se necesitan circuitos especialmente diseñados para hacer funcionar estos cristales armónicos.
¿Cómo influye el grosor del cristal de cuarzo en la frecuencia de resonancia en la gama de MHz?
El grosor del cristal de cuarzo está directamente relacionado con su frecuencia de resonancia en la gama de MHz. Cuanto más fino sea el cristal de cuarzo, mayor será la frecuencia fundamental alcanzable. A una frecuencia de 10 MHz, por ejemplo, el grosor del cristal de cuarzo es de unos 0,33 mm. Esta relación grosor-frecuencia permite diseños compactos y altas frecuencias con cristales correspondientemente finos. Sin embargo, si se requieren frecuencias fundamentales muy altas, el esfuerzo de fabricación mecánica aumenta considerablemente, por lo que a menudo se recurre a los armónicos como alternativa.
