Osciladores de cuarzo: precisión desde hace casi 100 años

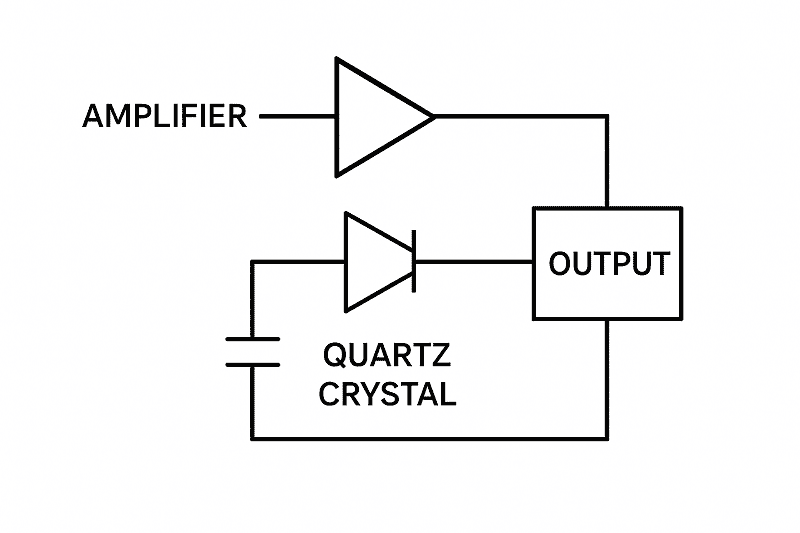

Un oscilador de cuarzo es un componente generador de frecuencia que utiliza un cristal de cuarzo para proporcionar una frecuencia de reloj muy estable. Se basa en el efecto piezoeléctrico inverso, que hace que el cristal de cuarzo oscile a una frecuencia definida cuando se excita eléctricamente. Los osciladores de cuarzo son indispensables cuando los sistemas digitales tienen que funcionar de forma sincronizada. Se utilizan, entre otros, en teléfonos inteligentes, ordenadores, coches, satélites y tecnología de la comunicación. También garantizan frecuencias fiables y reproducibles en investigación y en sistemas precisos de referencia temporal.

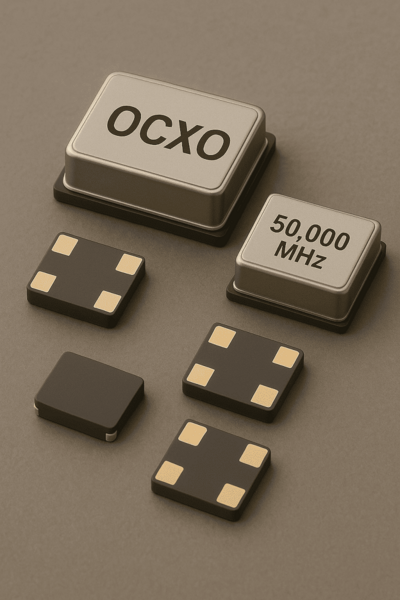

Los tipos más importantes son XO estándar, TCXO, VCXO, OCXO y LPXO. Un oscilador de cuarzo estándar es la solución básica rentable para aplicaciones sencillas, mientras que un TCXO ofrece una estabilidad significativamente mayor en caso de fluctuaciones de temperatura gracias a la compensación de temperatura. Un VCXO puede ajustarse con precisión mediante una tensión externa, por lo que resulta especialmente adecuado para tareas de sincronización. Los OCXO alcanzan la máxima precisión gracias a una temperatura de funcionamiento constante y se utilizan cuando se requiere la máxima exactitud. Los LPXO ofrecen una buena estabilidad de frecuencia con un bajo consumo de energía y son más precisos que los SPXO.

La precisión de un oscilador de cuarzo depende en gran medida de su diseño y ámbito de aplicación. Un OCXO ofrece la máxima precisión y alcanza valores de hasta ±0,01 ppm. Los XO estándar suelen rondar las ±25 ppm, por lo que son suficientes para muchas aplicaciones generales. Los TCXO están especialmente diseñados para frecuencias estables en función de la temperatura y alcanzan alrededor de ±0,5 ppm en el rango de -40 a +85 °C. Los LPXO suelen tener una estabilidad de frecuencia de ±5 a ±10 ppm entre -40 y +85 °C y combinan precisión y bajo consumo.

Un TCXO es la elección adecuada cuando se requiere una alta estabilidad de la frecuencia a pesar de los cambios de temperatura ambiente. Un VCXO es especialmente adecuado cuando es necesario reajustar la frecuencia durante el funcionamiento, por ejemplo para tareas de sincronización en sistemas de comunicación. Un OCXO es ideal para aplicaciones con las más altas exigencias de precisión y estabilidad a largo plazo. Gracias a su control de temperatura estabilizado en horno, alcanza la mejor precisión de los tipos de osciladores de cuarzo mencionados. Por tanto, la selección debe basarse siempre en la precisión, el comportamiento a temperatura, la controlabilidad y los requisitos energéticos.

Los osciladores MEMS convencen sobre todo por su reducido tamaño y bajo consumo energético. Esto los hace fundamentalmente interesantes para sistemas electrónicos compactos. Sin embargo, en comparación con los osciladores de cuarzo clásicos, son muy caros y sólo están disponibles en carcasas de plástico. Según el contenido de la página, hay varias desventajas a tener en cuenta cuando se utilizan osciladores MEMS en comparación con los osciladores de cuarzo. Por tanto, para muchas aplicaciones industriales y de precisión crítica, los osciladores de cuarzo siguen siendo la solución preferida.

PETERMANN-TECHNIK es sinónimo de precisión en la tecnología de frecuencias y se dirige a aplicaciones industriales con altas exigencias de estabilidad y fiabilidad. La empresa cuenta con expertos en frecuencias que le ayudan a seleccionar los osciladores de cristal adecuados para los distintos ámbitos de aplicación. Ya se trate de XO estándar, TCXO, VCXO, OCXO o LPXO, la categorización técnica de los distintos tipos de osciladores demuestra una clara comprensión de los requisitos específicos de cada aplicación. Para los clientes de los sectores de la electrónica, las comunicaciones, la automoción o la investigación, esta es una ventaja importante a la hora de seleccionar componentes. El asesoramiento personal por teléfono, correo electrónico o servicio de devolución de llamada genera una confianza adicional y facilita una rápida coordinación del proyecto.
