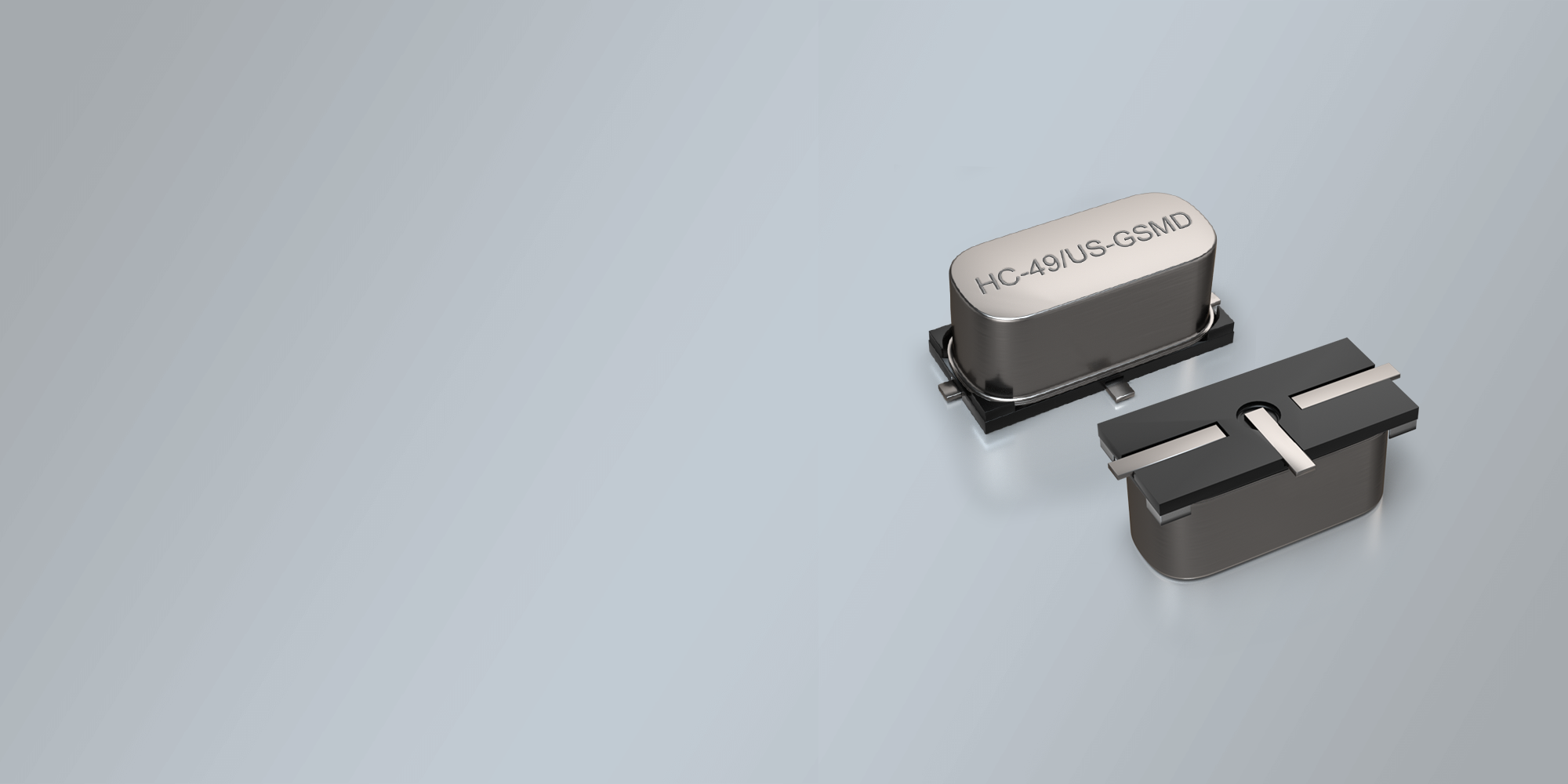

SMD QUARTZ CRYSTAL HC-49/US-GSMD 3.5 - 80.0 MHz
- Alta fiabilidad a bajo coste / El SMD-Crystal más barato disponible
- En encapsulado de 3 almohadillas para conexión a tierra
- Tolerancias de frecuencia de ±10ppm@+25°C, estabilidades de temperatura ajustadas y bajo envejecimiento entregables
- Perfil bajo - alturas de encapsulado de 3.
- Datos generales
- Estabilidad térmica
- Dimensiones
- Aplicaciones
- Consultas sobre el producto
- Solicitud de muestra
-
Nombre del producto
Quartz Crystal
-
Package
SMD Metal
-
Dimensiones (Ancho x Fondo x Alto)
11.05 x 4.7 x 4.2 mm
-
Rango de Frecuencia
3.50 - 80.00 MHz
-
DELIVERY FORM
Tape and Reel (1.000 pcs per reel)
-
STORAGE TEMPERATURE
-55°+125°C
-
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
-
AGING
±3 ~ ±5 ppm per year standard
(±2 ppm available as option) -
DRIVE LEVEL
100 µW typical
(0.01 mW ~ 1 mW possible on request) -
SHUNT CAPACITANCE C0
7 pF max.
-
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+125°C
-
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF
-
FREQUENCY TOLERANCES AT 25°C
±5 ppm ~ ±50 ppm
-
FREQUENCY RANGES (SEPARATED)
3.5 ~ 40.0 MHz AT-Fundamental
24.0 ~ 40.5504 MHz BT-Fundamental
24.576 ~ 80.0 MHz 3rd Overtone -
NUMBER OF PINS
3 (middle pin for grounding)
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| 0/70 °C | • | • | • | • | • |
| -10/60 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/125 °C | • | ||||
| 0/50 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
